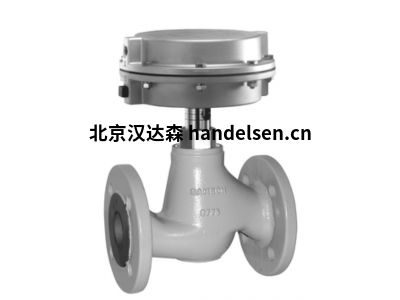

德国原厂萨姆森SAMSON电动调节阀3222/5857

SAMSON电动调节阀工作原理

介质按箭头所示方向流经单座截止阀。塞子的位置决定了塞子 (1) 和阀座 (5) 之间释放区域的流量。当执行机构杆缩回时，阀门由阀门弹簧打开。温度高于 150 °C 的水和蒸汽需要特殊版本。通过改变施加到致动器的控制信号来移动塞子。

阀门和执行器具有强制锁定连接。

中间绝缘件可用于绝缘管。

故障安全动作

对于安装在具有故障安全动作的执行器上的截止阀，

控制阀有两个不同的位置，在电源故障时生效：

执行器杆伸出

– 截止阀在电源故障时关闭

执行器杆缩回

– 截止阀在电源故障时打开

电动执行器

电动执行器可以通过三步信号或定位器控制，信号从 0/4 到 20 mA 或 0/2 到 10 V。可以选择安装各种电气附件。

5825 型执行器能够执行故障安全操作。

有关电动执行器的更多详细信息，请参阅数据表：

u T 5857：5857型电动执行器

u T 5824：5824 和 5825 型电动执行器带过程控制器的电动执行器带过程控制器的电动执行器是电动执行器和数字过程控制器的组合。带有过程控制器的 TROVIS 5757-3、TROVIS 5724-3 和 TROVIS 5725-3 电动执行器适用于生活热水应用。 TROVIS 5757-7 适用于加热和冷却应用。 TROVIS 5724-8 和 TROVIS 5725-8 有两个 PID 控制模块，可用于加热和冷却应用。

TROVIS 5725-3 和 TROVIS 5725-8 执行器能够执行故障安全操作有关带过程控制器的电动执行器的更多详细信息，请参阅数据表：

u T 5757：TROVIS 5757-3 电动执行器，带 ProcessController，用于家用热水加热

u T 5757-7：TROVIS 5757-7 电动执行器，带 ProcessController，用于加热和冷却应用

u T 5724：TROVIS 5724-3 和 TROVIS 5725-3 ElectricActuators，带过程控制器，用于生活热水加热

u T 5724-8：TROVIS 5724-8 和 TROVIS 5725-8 电动执行器，带有用于加热和冷却的过程控制器

应用

气动执行器

2780-1 型气动执行器使用 0.4 到 1 bar 的控制信号，2780-2 型使用 0.4 到 2 bar 的控制信号，该信号应用于信号压力连接。气动执行器需要比最大工作台范围至少高 0.2 bar 的供应压力。执行器可用于故障安全动作“执行器杆伸出 (FA)”或“执行器杆缩回 (FE)”。

2780-2 型气动执行器适用于一体式定位器附件。

有关气动执行器 u T 5840 的更多详细信息，请参阅数据表：2780-1 和 2780-2 型气动执行器控制阀的安装

• 适用于水、油和其他液体的版本：阀门可以安装在任何需要的位置，但是执行器不得向下悬挂。

• 150 °C 以上的水和蒸汽版本：安装阀门时必须使阀门处于直立位置。

如果要对控制阀进行绝缘，则执行器和连接螺母也不得绝缘。确保

温度不超过允许的最高环境温度。如有必要，必须使用中间绝缘件。不要将其绝缘超过 25 毫米。

订购文本

控制阀类型：

q 3222/5857、q 3222/5824-…、q 3222/5825-…、

q 3222/5757-3、q 3222/5757-7、q 3222/5724-3…、

q 3222/5724-8…

q 3222/5725-3…、q 3222/5725-8…、q 3222/2780-1、

q 3222/2780-2

• 端接：

q 外螺纹连接和焊接端 DN …,

q 外螺纹连接和螺纹端 DN …,

q 外螺纹连接和法兰 DN …,

q 法兰体 DN …,

q 内螺纹 G …

• Kvs 系数：……

• 最大限度。温度： …

• 版本：

q 用于水、油和其他液体

q 对于 150 °C 以上的水和蒸汽

• 中间绝缘件 (1990-1712) q 是，q 否

电动执行器的更多规格

• 控制： q 三步信号， q 定位器

• 电源电压： …

• 电动附加设备：……

气动执行器的更多规格

• 执行器类型：q 2780-1、q 2780-2

• 2780-1 型的信号压力连接：

q G 1/8, q 1/8 NPT

• 故障安全动作： q 阀杆伸出 (FA)、 q 阀杆缩回 (FE)
