一、PCB抗扰度测试分析系统

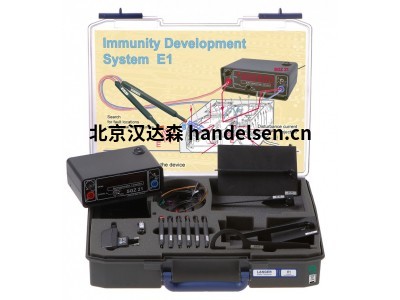

(1)德国LANGER E1套装



产品介绍：

E1是一套EMC工具，用于在开发阶段抑制印刷电路板的EMI。开发人员可以使用E1套件快速识别突发和ESD干扰的原因。这允许开发人员设计合适的措施来解决干扰的原因。它还可用于测试所采取措施的有效性。E1测试装置很小，很容易放在开发人员的办公桌上。E1set用户手册描述了EMC机制，并详细描述了印刷电路板中干扰抑制的基本测量策略。E1套件包括一个产生突发和ESD干扰的发生器。



供货范围：

1x：SGZ 21，突发发生器

1x：S21，光学传感器 (10 Mbps)

1x：BS 02，磁场源

1x：BS 04DB，磁场源

1x：BS 05D，磁场源

1x：BS 05DU，磁场源

1x：ES 00，电场源

1x：ES 01，电场源

1x：ES 02，电场源

1x：ES 05D，电场源

1x：ES 08D，电场源

1x：MS 02，磁场探头

1x：E1 配件，配件

1x：NT FRI EU，电源单元

1x：E1案例，系统案例

1x：E1 m、E1套装用户手册



产品参数：



S21光学传感器：

传输范围：直流...10Mbps，光纤连接器：直径2.2mm，电源电压：(3-5)V，电流输入：10mA



SGZ21脉冲发生器：

上升时间：约2ns，尾时间：约10ns，峰值：约0...1500V，光纤：2.2mm，最大频率：5MHz，脉冲宽度：100ns，电源电压：12V/200mA，尺寸（长x宽x高）：(154x100x62)mm
