DRAGO信号隔离器

DRAGO信号隔离器

名称：  DRAGO信号隔离器

型号：  DH 11000

品牌：  DRAGO

产地：  德国



DRAGO自动化有限公司已生产并自2002年起提供高品质的信号转换器，DRAGO提供特别耐用，可靠的组件自动化技术，既为标准的部门和解决方案，以满足个性化需求。DRAGO希望DRAGO的客户能够以更大的经济效益工作。基于多年的经验，DRAGO Automation GmbH开发和制造用于自动化技术的最新电子元件。基于特殊的设计理念，他们也可以经济地为小批量提供定制的解决方案,他们凭借多年的经验和专业知识，随时为您提供关于您的测量技术要求的专业建议。1、德国DRAGO信号隔离器产品介绍

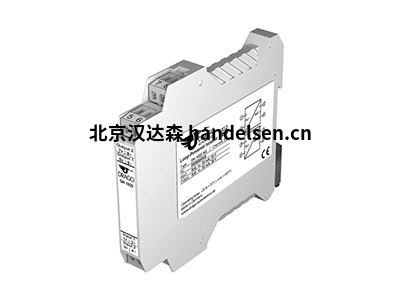

输入回路供电的隔离器DH 11000为0(4)至20 mA标准信号提供电流隔离，同时以高精度将测量信号传输到输出。单元避免干扰电压残留，有效抑制寄生噪声。2.3 V的极低压降和高精度相结合，使DH 11000成为系统设计的首选。智能设计及其对高度集成组件的避免导致极长的使用寿命和可靠性-没有任何测量信号的错误。DH 11000不需要额外的电源，因为辅助电源是从输入信号中获得的，不会造成失真。这不仅可以节省安装成本，还可以提高可靠性。



2、德国DRAGO信号隔离器产品描述

隔离放大器DB 6200用于双极和单极工业信号的隔离和转换。由于易于选择输入和输出范围，新的通用电源和超小型隔离放大器适合灵活使用。高可靠性和保护性隔离是使DB 6200无与伦比的进一步特性。这些可以随时通过DIP开关设置轻松重新配置。然后可以在前面板上的调零/扫描电位计上执行后续的重新调整或测量范围补偿。通过使用DIP开关，截止频率也可以适应测量任务。12.5 mm外壳，带插入式螺钉接线端子。



3、德国DRAGO信号隔离器产品应用

12.5毫米宽的小外壳可节省开关柜中的空间，并通过实用的插入式螺钉接线端子方便组装。对于范围设置，安装了一个简单的外壳解锁装置，可以轻松接触到安装导轨上的所有控制元件。用于20至253 V AC/DC的新型通用电源组意味着DB 6200可以在世界任何地方使用所有主电源。机组的高效率大大有助于减少机组自身的发热。这体现在极高的可靠性和长期稳定性上。设备前面的绿色LED用于监控电源。根据EN 61140的保护隔离通过符合EN 61010–1的加强绝缘达到300 V AC/DC，适用于所有电路之间的过电压类别II和污染等级2。



DRAGO隔离器,DRAGO信号隔离器,德国DRAGO,德国信号隔离器



4、德国DRAGO信号隔离器产品特征

隔离放大器DB 68用于双极和单极标准信号的隔离和转换。对于仅使用一种信号组合的应用，隔离放大器DB 68提供了一种经济高效的替代方案。辅助电源的交叉连接器确保安装快速简便。宽度为11.2 mm的纤薄外壳为DIN导轨节省了大量空间。如果需要，可以在前盖后面的归零/扫描电位计上执行测量范围补偿。模拟信号处理以较短的响应时间和出色的输出信号再现保证了精确的测量值。保护隔离和24 V AC/DC电源使DB 68普遍适用于所有测量和工业应用以及楼宇自动化。



5、德国DRAGO信号隔离器产品原理

隔离放大器DN 240M用于隔离和转换0至20 mA、4至20 mA和0至10 V标准信号。其高可靠性和成本优化设计使DN 240M成为客户应用的首选。DN 240M在其价格等级中独一无二，由于校准范围，提供了应用灵活性。所需的输入和输出范围可以通过端子引脚轻松设置，并且由于选择了校准范围，因此无需进一步调整。高度为15.5 mm的扁平模块用于PCB组装，节省了客户应用中的空间，用于PCB组装的超小型外壳15.5 mm扁平模块。



6、德国DRAGO信号隔离器产品参数

①输入信号：0(4)至20 mA

②工作电流：<200µA

③电压下降：<2.3V

④超载：≤50毫安，30伏

⑤输出信号：0(4)至20 mA

⑥加载：600欧姆

⑦截止频率-3 dB：100赫兹

⑧响应时间T 99：5毫秒

⑨残余纹波：<10 mVrms
