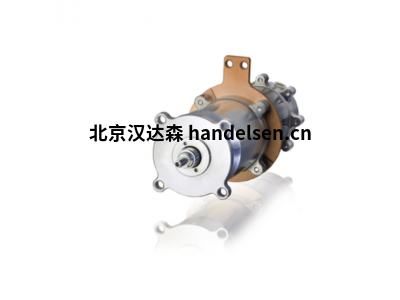

phytron BASIC系列电机phySPACE 56原装进口
phytron BASIC系列电机
工业自动化和机械
phytron BASIC系列电机
工业自动化和机械
每当需要完全高效的自动化时，phytron都会参与其中。 因为这是 Phytron 的关键专业核心领域之一。 phytron用于机器人和搬运系统的组件的成功是其能够将出色的精度和最大速度智能地结合在一起的结果。
工业 3D 打印
通常通俗地描述为 3D 打印，增材制造是一种通过将材料分层沉积在数字 3D 设计数据的基础上构建组件的过程。增材制造正是在传统制造达到其极限时发挥作用。例如，在 3D 打印中，设计定义了制造——而不是相反——这意味着非常复杂但轻便、稳定的结构是可能的。除了各种金属外，还可以使用塑料和复合材料。
| 孙菲 QQ：2850590599 手机：18519029373 电话：010-64714988-192 传真：010-84786709-667 邮件：sales12@handelsen.cn |
 |
 |
在驱动技术方面，此类应用需要具有插补功能的高端控制器，例如 Phytron 的 phyMOTION，以便可以同时移动多个轴并相互依赖，从而可以在空间中创建复杂的几何形状.使用集成的圆形和线性插补，几乎任何所需的几何形状都可以通过 phyMOTION 动态实现。此外，phyMOTION 中的数字和模拟输入/输出允许读取传感器和控制剂量设备，例如。
由于打印头附近的温度可能高达 350°C，因此此类系统中使用的电机也需要满足特定要求。 Phytron 的 ZSH 系列步进电机不仅定位精度高，而且涵盖了超宽的温度范围。此外，它们的模块化设计意味着它们可以灵活配置。无论是结合低背隙行星齿轮、垂直轴的抱闸还是位置反馈的编码器，ZSH 系列都涵盖了非常广泛的工业步进电机应用。
Phytron 与其在该领域的尊贵客户一起期待未来几年令人振奋的几年，届时 3D 打印将走出快速成型领域，越来越多地进入大规模 OEM 的系列制造。
phyMOTION
SLS
ZMX+
ZSH 步进电机
phyBASIC系列特性：
两相步进电机
保持扭矩从 50 mNm 到 7.2 Nm
边缘尺寸从 20 到 86 毫米
步数（标准） 200
1.8° 步进电机的步进精度为 5 %
工作电压 phyBASIC 20、28、42（NEMA 8、11、17）：36 至 48 VDC，phyBASIC 56、86（NEMA 23、34）：72 VDC
标准连接：4 引线并联
防护等级 IP 40
绝缘等级 B，130 °C
绝缘电阻 100 MΩ
包含配套连接器的电缆
选项：
齿轮
后轴
应用：
设备、机器和工厂制造
簇绒机器
标签技术
快递和包裹处理
装配自动化
phyBASIC20-1型号参数举例：
规格：NEMA 8
电流：0.6A
电阻：6.7Ω
电感：1.25mH
保持转矩：16mNm
制动扭矩：1mNm
转动惯性：0.002kg cm2
轴承轴向载荷：4N
轴承径向载荷：20N
质量：0.05KG
长度：31.5mm
边长：20.1mm
phyBASIC 56-2 型号参数举例：
规格：NEMA 23
电流：2.2A
电阻：1.6Ω
电感：6.9mH
保持转矩：1500mNm
制动扭矩：45mNm
转动惯性：0.22kg cm2
轴承轴向载荷：40N
轴承径向载荷：70N
质量：0.69KG
长度：55mm
边长：56.4mm
phyBASIC 86-1 型号参数举例：
规格：NEMA 34
电流：5.0A
电阻：0.48Ω
电感：4.5mH
保持转矩：3800mNm
制动扭矩：90mNm
转动惯性：0.95kg cm2
轴承轴向载荷：65N
轴承径向载荷：220N
质量：1.6KG
长度：67.5mm
边长：86mm
技术细节
2相步进电机
保持扭矩从50 mNm到7.2 Nm
边缘尺寸从20到86毫米
步数（标准）200
1.8°步进电机的步进精度为5％
工作电压PHY BASIC 20,28,42（NEMA 8，11，17）：36至48伏DC
的phy BASIC 56，86（NEMA 23，34）：72 V DC
标准连接：4引线并联
防护等级IP 40
绝缘等级B，130°C
绝缘电阻100MΩ
随附带有配对连接器的电缆
选项：齿轮、后轴
Phytron-Elektronik KEB01 ZSS 32
Phytron-Elektronik KEBO1 ZSS 33
Phytron-Elektronik KEB02 ZSS 52
Phytron-Elektronik phySPACE 19
Phytron-Elektronik phySPACE 25
Phytron-Elektronik phySPACE 32
Phytron-Elektronik phySPACE 42
Phytron-Elektronik phySPACE 56
Phytron GPL 52 ZSS 52
Phytron GPL 42 ZSS 41
Phytron HD 05 ZSS 25
Phytron ZSS.200.12-E-K2-HD05/80-FD
Phytron ZSS 32.200.1,2
Phytron ZSS 43.200.2,5-GPL
Phytron GPL 26.2/33,22
Phytron phyMOTION-21SL-R-p
Phytron phyBASIC 20
Phytron phyBASIC 28
Phytron phyBASIC 42
Phytron phyBASIC 56
Phytron phyBASIC 86
Phytron RSH 80.200.7,5
Phytron ZSS 26.200.0,6-E
Phytron VSS 25.200.1,2-UHVS-4Lp
Phytron ZSH 107/3.200.12,5
Phytron ZSS 43.200.2,5
Phytron GSP MINI92-70-230V
驱动器和控制器产品包括：
phyMOTION 模块化多轴控制器
TM StepDrive 1x24..48V/5A 用于 SIMATIC ET 200®SP 的步进电机模块
1-STEP-DRIVE 用于 SIMATIC ET 200®S 的步进电机模块
APS 高功率性能步进电机
MCC-2 可编程 2 轴步进电机控制器
MCC-1 可编程 1 轴步进电机控制器
ZMX+19" 功率级 9 A，24 至 70 V
MSX+ 19" 功率级，120 V 时 15 A，带服务总线
MSX 19" 功率级，15 A，120 V
MCD+ 紧凑型功率级，24 至 70 V 时为 9 A
MSD2+ 带电源和服务总线的功率级步进电机
GSP 70 V 带集成电源单元的步进电机驱动器
SLS 带有内置步进电机功率级的子机架
SP MINI 带有集成电源单元的功率级
SPH 240 / 500 / 1013 用于步进电机功率级和控制单元的电源装置
配件（编码器/阻尼器）包括：
用于尺寸 25 至 126 的 VSS 步进电机的旋转角度编码器
适用于 20 / 29 / 37 尺寸双轴步进电机的惯性阻尼器
适用于phyMOTIonTM 多轴运动控制器链接的屏蔽线夹
