荷兰 WOUTER WITZE 橡胶衬里蝶阀 EVMS系列

郭浪 QQ：2853369882   手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn

WOUTER WITZE 橡胶衬里蝶阀 EVBS系列

特点

短型晶圆面对面，带有符合 ISO PN10/16 法兰标准的导向耳

带 4 个螺栓导向凸耳的环型，便于在管道法兰之间组装 减压下可选的在线负载

可选减压下的在线工作

规格

体型

半凸耳式

法兰模式

EN 1092 PN 10/16

机身材质

灰口铸铁

球墨铸铁

设计压力

16 巴 / 232 磅/平方英寸

密封

橡胶座

标准直径

公称直径 (MM) | 尺寸（英寸）

操作、动作和控制

杠杆

蜗轮

气动执行器

电动执行器

液压执行器

WOUTER WITZE 橡胶衬里蝶阀 EVCS系列

特点

短型晶圆面对面，带导向耳，符合 150 级和 PN6 法兰标准

带 4 个螺栓导向凸耳的环型，便于在管道法兰之间组装

可选减压下的在线工作

短型，从 DN 50 起，带定心凸耳

规格

体型

晶圆类型

法兰模式

EN 1092 PN 6，

ASME B16.5 分类 150

MSS SP 44 分类 150

机身材质

灰口铸铁

球墨铸铁

铸钢

不锈钢铸件

铝青铜/青铜

设计压力

16 巴 / 232 磅/平方英寸

操作、动作和控制

杠杆

蜗轮

气动执行器

电动执行器

液压执行器

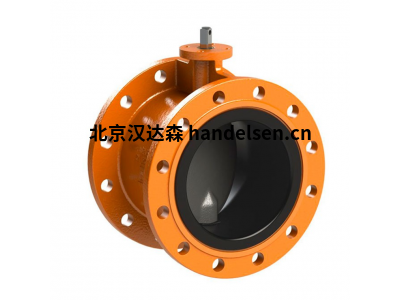

WOUTER WITZE 橡胶衬里蝶阀 EVMS系列

特点

短型晶圆面对面单（单）法兰

通过螺栓连接到其中一个管道法兰的线末端负载

规格

体型

单法兰对夹式

机身材质

灰铸铁 Nodulair 铸铁

密封

橡胶座

设计压力

16 巴 / 232 磅/平方英寸

操作、动作和控制

蜗轮

气动执行器

电动执行器

液压执行器

​

WOUTER WITZEL 高性能蝶阀 Econaxe W201

特点

全额定等级 150 (20bar)，短图案晶圆面对面

带 2 个螺栓导向凸耳的环型，便于在管道法兰之间组装

规格

体型

晶圆类型

机身材质

不锈钢铸件，可根据要求提供其他材料

密封

RTFE 座椅

RTFE – 防火座椅

法兰模式

EN 1092 PN 6、16

ASME B16.5 氯。150

日标 5K、10K、16K

MSS SP 44 氯。150

设计压力

最大 20 巴
