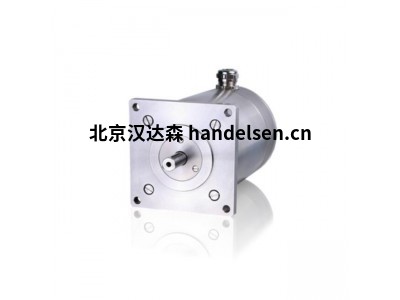

Phytron步进电机 型号：ZSH 57/1 德国原厂授权
应用：
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
能源生产、农业技术和汽车
沼气厂
标签技术
工业3D打印
装配自动化
海上深钻技术
深钻技术
技术细节
用于单极或双极控制模式的 2 相混合式步进电机
保持扭矩从 0.45 到 17 Nm
直径 ZSH：57 至 107
NEMA 兼容
步数/转：200，步距角：1.8°
最低保护模式：IP54、IP68 根据要求
允许的表面温度：-30 °C 至 +80 °C
（短时间可达 100 °C）
可选配置：
尺寸和绕组：参见数据表
自由线端或接线盒
双轴
齿轮箱
马达刹车
编码器
ZSH 57/1 1.4A版本型号参数举例：
型号：ZSH 57/1
双极电流：1.4A
单机电流：1A
电阻（每绕组）：5.5Ω
电感（每绕组）：9mH
保持转矩：0.45 mNm
制动扭矩：0.01mNm
转动惯性：0.125*10-4 kg m2
轴承轴向载荷：80N
轴承径向载荷：150N
质量：0.6KG
总长度：90mm
边长：56.5mm
产品介绍
Phytron 的 HARSH-Environment 电机特别适用于机械工程和工业中的挑战性环境应用。 凭借精确的运行性能、高扭矩和适用于高达 IP68 环境的电机坚固设计，满足使用需求。
概述：
ZSH 步进电机以其坚固的外壳和高强度电缆密封套而令人信服。 使用 IP68 选项，电机防水深度可达 10 m。
扩展温度范围，ZSH 步进电机不仅具有非常平衡的特点，具有最大定位精度的平稳和低共振运行性能，而且还具有可选的扩展环境温度范围 -30 至 +80 °C（最高可达 100 °C）。
扩展：
• 带制动器的步进电机：用于 24 VDC 电源的永磁制动器
• 带编码器的步进电机：分辨率 50、200 或 500 线，2 或 3 通道
• 带编码器和电机制动器的步进电机
• 带低背隙行星齿轮的步进电机：1 级、2 级或 3 级，减速比从 3:1 到 512:1
