德国 SEIKA 传感器 NA2-05/NA2-10
产品介绍

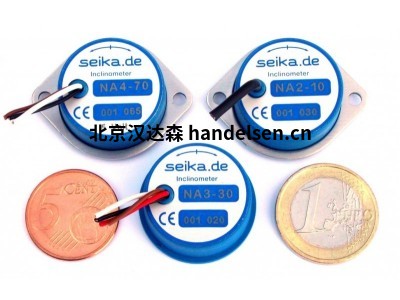

SEIKA NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70
SEIKA NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70
特征
体积小重量轻
线性输出响应
测量精度高
小零漂
交叉灵敏度小
高长期稳定性 - 几乎无限的使用寿命
无迟滞输出信号
集成传感器电子设备，包括信号调节器和低通滤波器
没有记忆丢失的数据记忆
温度补偿，调节 0...5V 输出信号
高度稳定的内部电压调节
可选 5 伏参考电压输出
9V 和 30V 之间的无条件工作电压
低功耗
防止反向电源电压极性
EMC 认证 CE 认证
不受周围电磁场干扰
防震，因为没有移动的机械部件
非常紧密的密封
传感器通过优质塑料外壳与测量点电气隔离 - 无接地连接
使用夹紧环可 360° 调节零点
描述
电容式介电液体倾角仪 NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70 包含新的传感器电子设备。它们由高度稳定的激光微调信号调节器组成，具有温度漂移的电子补偿、高度稳定的电源电压调节电路和测量信号的低通滤波以消除不需要的噪声。
电容测量原理保证了被测倾角和标准化输出信号之间的非常稳定的线性关系。
传感器电子设备需要最小的功率，并且与电容式初级变压器一起，具有低误差、高信噪比和高长期稳定性的特点。
与使用加速度计测量倾角相反，这种测量原理使要测量的倾角与输出信号之间存在线性关系，与测量地点的重力常数无关，即与测量发生的地点无关，无论是在欧洲，澳大利亚，在珠穆朗玛峰或月球上。
应用
NA2、NA3 和 NA4 可用于需要小而轻的设备、可替换性、相对较大倾角的测量和标准化的模拟电压输出信号的测量。
测量仪器和检查设备、水上、陆地和空中交通工具、自动化和安全技术、起重机和起重设备、机器人、科学设备制造、医学和电信以及导航系统中的倾角测量是典型例子。
技术规格
电源电压 1) 9V … 30V DC
当前绘制的约。 2mA 参考电压输出 3) 5,00 伏
外部调节电源电压 2) 5 Volt 参考电压的温度漂移 < 25 ppm/K
使用外部电源电压 5V 时消耗的电流约为1mA 参考电压输出最大电流 5mA
最高工作温度 +85°C 输出电阻100 欧姆
最低工作温度 -40°C 防护等级 IP 65
最高存储温度 +90°C 重量（传感器不包括安装环和电缆） 18,5 g
最低储存温度 -55°C 环境湿度 0…100% r.F.
信号输出处的信噪比 (0…10kHz) <150µVss 电信噪比 >85dB
横向灵敏度
在 45° 倾斜 <1% 的测量值电压偏移（在 Cero 度倾斜） 2,5 伏
稳定时间（到实际值的 98%） <0,3 s 最大输出电压范围 0.05V ... 4.95V
端子 3 (4) 高柔性电缆，Øca.1mm，长度 18cm
可选：屏蔽电缆 Ø2,1mm
关于SEIKA
SEIKA 开发、生产和销售用于测量物理变量的传感器以及传感器技术领域的电子和机械组件。 除了许多客户特定的特殊传感器外，用于实际发生的几乎所有倾角测量任务的倾角传感器和一系列带有内部传感器电子元件的坚固加速度传感器构成了 SEIKA 的标准生产计划。
用于几乎所有现有倾斜测量的倾角计和一系列带有集成传感器电子设备的坚固加速度计是 SEIKA 的标准产品。 除此之外，SEIKA 还生产许多客户特定的传感器。
