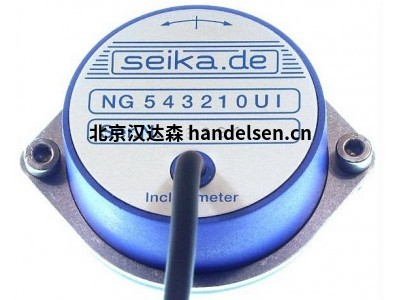

德国 SEIKA传感器 NG3 测量范围 ±30 度 用于高测量精度
常用产品介绍
SEIKA NG2、NG3 和 NG4
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
特征
线性输出特性
测量精度高
最小线性偏差
长期稳定性高
无滞后输出信号
最小零点漂移
集成传感器电子设备
低功耗
不同的输出信号选项
不受环境电磁场干扰
防震，因为没有移动的机械部件
非常紧密的密封
传感器在外壳内与测量点电气隔离 - 无接地连接
使用夹紧环可 360° 调节零点
描述
NG2、NG3 和 NG4 是电容式液体倾角仪，带有集成传感器电子元件。它们采用模拟直流输出制造。传感器电子设备只需要最小的功率，并与具有高精度和高长期稳定性的电容式初级变压器结合使用。
该测量技术使要测量的角度与输出信号之间存在线性关系。确定的角度与当地的重力加速度无关，这意味着无论在哪里进行测量，无论是在欧洲、澳大利亚、珠穆朗玛峰还是在月球上，都可以在任何地方正确测量倾角。
应用
倾角计 NG2、NG3 和 NG4 适用于需要高测量精度、低线性偏差和高长期稳定性的应用，以测量相对较大的倾角。
典型应用领域包括建筑、采矿、车辆、测量设备、飞机、运输和输送系统以及船舶。
技术规格
典型 NG2 NG3 NG4
测量范围 ±10 度 ±30 度 ±80 度
分辨率 <0.001 度 <0.003 度 <0.01 度
线性偏差 < 测量范围的 0.1%
横向灵敏度 <0.5% at 45° 倾斜
稳定时间约 0.3 秒
抗机械过载能力 10 000 g（约 100 000 m/s2）
供电电压UbN（稳压）5V
允许的电源电压范围 Ubz 3V ... 6V
Ub = 5V 时消耗的电流约 1mA
防护等级 IP65
工作温度 -40°C ... +85°C
储存温度 -45°C ... +90°C
重量（不含夹紧环或电缆）约 110克
电气连接 0.5m 屏蔽电缆 Ø 4.6mm
UbN = 5 伏时的模拟直流输出值
灵敏度 约10mV/度 约7mV/度 约4.5mV/度
灵敏度温漂<-0.12%/K
零点温漂<0.01mV/K
Ub=5V (2,5±0,1)Volt 时的零偏移 - 通常：0,5Ub±4%
输出阻抗 10 kOhm
