Magtrol低功率范围的测功机HD-500-5C

60 多年来，Magtrol Inc 和 Magtrol SA 一直为客户提供高质量的产品来测试、测量和控制扭矩-速度-功率、负载-力-重量、张力和位移。Magtrol Inc 总部位于美国，是电机测试设备和磁滞制动器和离合器的领先制造商。

位于瑞士的 Magtrol SA 还提供电机测试设备以及测量、控制和监测负载力重量和位移的产品。Magtrol 为客户提供广泛的测量和控制解决方案，以及出色的全球销售和服务。



Magtrol产品范围

Magtrol电机测试设备

Magtrol扭矩传感器

Magtrol负载力重量系统

Magtrol制动器和离合器

Magtrol位移传感器

Magtrol旋转变送器



Magtrol产品应用范围

Magtrol产品主要用于汽车、航天、起重设备和起重机、医疗和牙科、电动工具等方面

Magtrol型号及特点

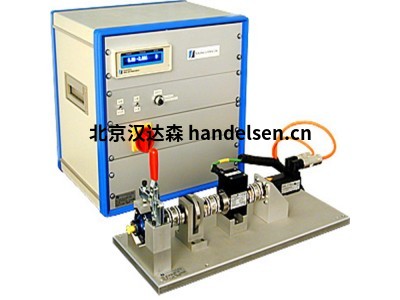

Magtrol磁滞测功机HD 系列

产品描述：

磁滞制动测功机（HD 系列）用途广泛，非常适合在中低功率范围内进行测试（最大 14 kW 间歇工作）。借助磁滞制动系统，测功机不需要速度来产生扭矩，因此可以提供从自由运行到锁定转子的完整电机斜坡。制动器冷却由对流（无外部源）、压缩空气或专用鼓风机提供，具体取决于型号。所有 Magtrol 磁滞测功机的精度等级均为 ± 0.25% 满量程 — 取决于尺寸和系统配置。

为了更好地将测功机集成到系统中，Magtrol 提供长底板和短底板。当与 T 型槽工作台和 Magtrol 可调电机夹具一起使用时，较短的底板便于电机安装，而长底板更适合桌面测试。



特征：

16 种标准型号，最大扭矩从 2.5 oz·in 到 500 lb·in（18 mN·m 到 56.5 N·m）

磁滞制动系统：提供与轴速无关的精确扭矩负载

从空载到堵转的电机测试

准确度：±0.25%（满量程）

气流传感器：用于防止过热和操作错误

标准扭矩单位：英制、公制和 SI

底板：提供长款或短款

定制测功机：用于特殊扭矩和速度要求

轻松校准



型号和技术参数：

模型                最大扭矩范围（公制）          最大速度 (rpm)  动能 - 5 分钟 (W)  动能 - 连续 (W)

HD-106-5C 0.018 N·m 30,000 35 7

HD-100-5C 0.08 N·m                 25,000 75 20

HD-400-5C 0.28 牛·米                 25,000 200 55

HD-500-5C 0.85 牛·米                                 25,000 400 80

HD-510-5C 0.85 牛·米                 25,000 750 375

HD-505-5C 1.7牛·米                                 25,000 800 160

HD-515-5C 1.7牛·米                                25,000 1,500 900

HD-700-5C 3.10 牛·米                 25,000 700 150

HD-710-5C 3.10 牛·米                 25,000 1,500 935
