AMCI增量数字旋转轴编码器DC25

AMCI增量数字旋转轴编码器DC25

　　IP67 评级

　　现场可编程输出分辨率

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　粉涂层铝壳，具有卓越的耐用性

　　价格具有竞争力

　　非常适合高冲击应用-耐受机械冲击和振动

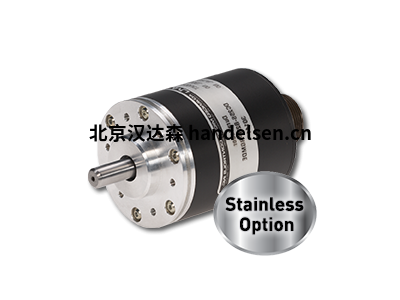

　　AMCI DC25 增量数字单转旋转轴编码器

　　DC25 增量数字输出 DuraCoder 是您必须购买的唯一增量数字旋转轴编码器。

　　无与伦比的耐用性、有竞争力的定价以及 AMCI 的独家现场可编程设计节省了客户的时间和金钱。

　　客户可以通过选择增量 DuraCoder 来消除竞争对手的固定输出分辨率编码器的混乱列表。DuraCoder 采用可选字段配置，每圈 2 到 4096 次，使客户能够最大限度地减少旋转编码器库存，同时为任何自动化环境提供可负担的输出分辨率配置。

　　DC25 增量数字旋转轴编码器可产生标准四边形输出信号，允许单向和双向操作。DuraCoder 还生成用于计数应用程序的标记脉冲。输出类型包括下沉、源或差分线驱动程序。封装样式包括带侧接或端接头的法兰或伺服。

　　HEAVY-DUTY RELIABILITY

　　AMCI 的 DuraCoder 旋转轴编码器基于解析器，提供最重的职责 2.5 英寸旋转轴编码器，可在任何地方使用。几个功能使这个旋转编码器系列不同于竞争：即其节约成本的耐用性、现场可编程性和广泛的应用范围。

　　省油耐用性

　　基于解析器的可靠性

　　现场可编程输出分辨率

　　广泛的应用

　　更多。。。

　　AMCI 基于解析器的旋转轴编码器在知名机器制造商和成功的系统集成商中赢得了"防弹"声誉。

　　AMCI 杜拉科德产品线拥有高达 IP67 评级。提供实心轴和轮毂轴版本，两种类型都采用超大双排轴承，支持轴负载高达 100 磅的径向 / 50 磅轴。

　　规格机械规格

　　DC25 增量数字单转旋转轴编码器

　　包装样式：2.5" 直径外壳，可安装法兰或伺服

　　住房：粉涂层铝或不锈钢外壳

　　轴尺寸：实心轴直径

　　1/4" 、 3/8"、5/8"或 10 毫米直径

　　不锈钢轮毂

　　轴内径 1/2" 标准内径不

　　锈钢轴 3/8"，1/2"，10mm 和 12mm 孔减

　　轴加载：固体轴：1/4"，3/8"

　　和10mm轴：40

　　磅径向/20磅轴最大轴负载。

　　轴承寿命额定为 2X10×9，在最大轴负荷下最小转。

　　5/8 英寸轴：100

　　磅径向/50 磅轴最大轴载

　　量。

　　轴承寿命额定为 2X10×9，在最大轴负荷下最小转。集线轴：3/8"，1/2"，10mm

　　和 12mm 轴：40

　　磅径向/20 磅轴最大轴载量。

　　轴承寿命额定为 2X10×9，在最大轴负荷下最小转。

　　开始扭矩：实心轴：

　　1/4"， 3/8 英寸，= 10 毫米轴 = 2.0 盎司最大 #25°

　　C 5/8 英寸轴 = 6.0 盎

　　司最大 #25° C 轮毂轴：3/8

　　英寸、1/2 英寸、10 毫米和 12 毫米轴 = 6.0 盎司最大 ±25° C

　　惯性时刻：实心轴：1/4"，3/8"，=

　　10 毫米轴 = 6.00 x 10-4 盎司

　　秒内 5/8 英寸轴 = 8.50 x 10-4

　　盎司秒

　　内轮毂轴：3/8 英寸， 1/2 英寸、10 毫米和 12 毫米轴 = 7.00 x 10-4 盎司英寸

　　连接器位置：

　　结束或侧面

　　交配连接器：(单独销售)

　　AMCI 部分编号军事等价物

　　直MSD-10(

　　输出配置 D 的 AMCI 零件编号)MS3106A18-1S(

　　输出配置D)

　　直MS-16(

　　用于输出配置 A、B、C 和 E 的 AMCI 部分编号)MS3106A16S-1S(

　　输出配置A、B、C和E)

　　咨询工厂，获得积分电缆选项

　　连接器小贴：

　　输出配置 A、B、C 或 E

　　军事等价件 # MS3102E16S-1P

　　针功能

　　一个输出

　　BB 输出

　　CZ 输出

　　D+直流输入

　　E无连接

　　F直流返回

　　G案例接地

　　输出配置 D

　　军事等价件 # MS3102E18-1P

　　针功能

　　一个A+ 输出

　　BB+ 输出

　　CZ+ 输出

　　D+直流输入

　　E无连接

　　F直流返回

　　G案例接地

　　HA-输出

　　我B- 输出

　　JZ-输出

　　电气规格

　　DC25 增量数字单转旋转轴编码器

　　代码格式：2 平方波在四边形与标准门控索引

　　每回合的周期：2 至 4096 工厂集。可选 - 浸开关现场可编程

　　频率响应：数据 - 210 kHz (最小) |指数 - 125 kHz (最小)

　　输出配置：电流源， 5 到 24

　　Vdc 电流水槽，

　　5 到 24 Vdc 电流

　　水槽与 2.2 kohm 上拉电

　　阻电流源与 2.2 kohms 拉下电阻差线驱动器， 5 Vdc

　　分辨率："N"型，10 位(1024)"T"

　　类型，11 位 (2048)

　　"F"类型，12 位 (4096)

　　驱动功能：50mA 水槽或源|20mA 差分

　　电源要求：4.75 至 26.4 Vdc |24 Vdc 最佳|最大 1.5W。

　　环境规范

　　DC25 增量数字单转旋转轴编码器

　　外壳：IP67(仅适用于工作轴密封件)

　　休克：50 G's 表示 11 mSec

　　振动：20 克， 5 至 2，000 赫兹

　　工作温度：-40° C 至 85° C 标准
