德国 ATORN 坐标测量仪 35177330

       产品介绍

郭浪 QQ：2853369882   手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn

ATORN 3D 铰接式测量台

应用

用于夹持千分表、精密指针、杠杆式测头等。

描述

机械式、免维护中央夹持

燕尾安装和 8 毫米直径。安装（6 毫米直径。可使用适配器）

带棱柱形底座的强力粘性磁铁

优势

操作简单快捷

高度灵活，定位准确

高度:220 毫米

作业半径:130 毫米

附着力:300牛

底座尺寸:36 x 30 x 35 毫米

材料:铝

总重量:474 克

ATORN 通用比较测量仪

应用

用于各种任务的通用测量，例如孔、螺纹、齿、凹槽、凹槽等的外部和内部测量。

描述

1个可调节固定测量臂

一个用于内部和外部测量的移动测量臂，弹簧安装以获得一致、可重复的结果，测量方向可逆，测量路径约 18 毫米

坚固、无扭转的管状结构

由千分表、精密指针或电子测量探头显示的测量值

使用带有量块组合、标准量规、环规或其他材料措施的设置装置进行调整

技术参数

基本设备的测量范围为外部 5-220 毫米/内部 15-230 毫米，可通过扩展扩展至 2000 毫米。

外部测量力约 6 N/内部约 4 N

最小/最大内部长度测量范围 15-230 毫米

最小/最大 外长测量范围  5-220 毫米

总重量  2700 克

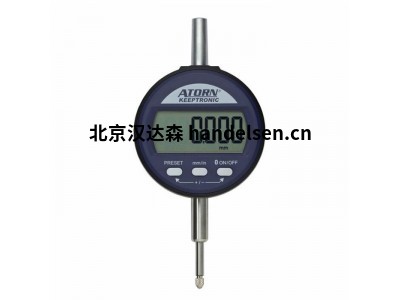

ATORN 电子千分表

应用

用于长度和长度差的静态测量

描述

任意位置置零

大型 LCD 显示屏（12 毫米）

Keeptronic 系统

毫米/英寸切换

优势

LOCK 功能（键锁）

通过 ON 按钮开启或通过移动按钮自动开启

特别节能的电子产品（电池寿命长达 3 年）

技术参数

长度测量范围  12.5 毫米

数字递增  0.01 毫米

最小/最大 测量力 0.5-1.0牛

错误限制  20 微米

重复精度 10 微米

总重量 207 克



ATORN 数字划线器

应用

用于标记工件表面的刻度线以及测量高度和间隙。

描述

从底座划线针

LCD 显示屏，11 毫米

硬质合金尖头划线针

钢脚

开关

任意位置置零

毫米/英寸转换

技术参数

长度测量范围 300 毫米

数字递增 0.01 毫米

底长 x 底宽 145 x 90 毫米

总重量 2.800 公斤



ATORN坐标测量仪 35177330

应用

用于简单快速地测量具有标准几何形状的组件。

描述

雷尼绍测头 MH20i，可转位 168 个位置（15° 增量）

雷尼绍测头模块 TP20 SF

16" Windows 10 多合一电脑

带直流伺服电机的直线导轨 X、Y 和 Z

雷尼绍测量系统

带 M10 螺纹嵌件的硬石底座

硬石底座安装尺寸：590 mm x 850 mm

带铰链门的坚固底架，可选

坚固的旋转臂，带有显示器支架和键盘支架

被动减振调平元件

优势

手动和自动测量组件

在示教模式下无需编程知识即可创建测量程序。

具有触摸、滑动、捏合和拉伸手势控制的现代软件

清晰的几何函数，点、线、平面、圆、圆柱、锥、球、距离、元素结构、链接等。

测量元素的图形 3D 视图

总重量 320公斤



ATORN 拉伸和压缩力测量

应用

用于检查部件的致动力和强度，例如弹簧、按钮、开关、杠杆、闭合件等。这些手持式测力仪的主要应用领域是质量保证、进货检验、生产、研究和开发。

描述

坚固的铝制外壳，带有符合人体工程学的把手凹槽

现代彩色触摸屏显示器，128x128 像素，7 位 + 逗号

数据记录器/测量值记录通过内置 2 GB 内存，通过 USB 3.0 使用

导出数据输出到 ASCII/CSV

50 Hz 至 2000 Hz 的可调测量频率

不带编码器

包括 工厂校准证书

优势

测量值显示配置灵活直观

全面的功能和特性

可充电锂离子电池确保较长的使用寿命

每个面和背面有两个 M6x10 安装螺钉，可用于例如固定安装

技术参数

最小/最大量程力 0-50牛

数字增量/强制 0.001牛顿

最小/测量频率  50赫兹

最大限度/测量频率  2000赫兹

基于最终值的测量不确定度 0.05%

夹紧装置的连接螺纹 M6

总重量 1400 克

​
