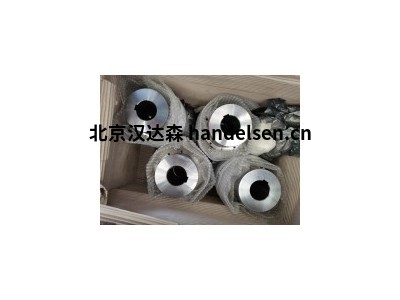

德国制造Tschan联轴器Nor-Mex H 97

        德国制造Tschan联轴器Nor-Mex H 97

　　德国Tschan成立于1924年，是为当地采矿业及钢铁业提供金属加工的小企业，1954年开始用天然橡胶大规模生产弹性联轴器。TSCHAN 成功地生产和提供世界各地的

高艳春 QQ：2850590591   手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn

经济和使用的优化耦合技术及非可移动的联轴器的领先供应商之一。公司80年的丰富经验驱动系统技术提供了广泛的标准和特殊联轴器以及非标准联轴器。对TSCHAN的产品和服务，鉴于在先进的耦合技术的成果，新客户的赞赏和忠实的客户已经开始重视过去几十年的努力，TSCHAN的专家将技术能力和经济效益相结合。Tschan是世界领先的联轴器供应商。TSCHAN的产品和服务创造完美结合的技术专长和经济效率。



　　TSCHAN主要应用在钢铁行业、冶金、机械制造行业、电力、造纸、水泥、石油、木业等。



　　德国Tschan分类：



　　弹性联轴器：1、TSCHAN-S系列2、TSCHAN-B系列3、NOR-MEX系列



　　刚绕联轴器：1、POSIMIN-PHP系列2、POSIFLEX系列3、TSCHAN-TK系列



　　弹性体材质：聚氨酯(VK、、型)弹性体可以确保联轴器两端设备之间的绝缘。



　　Tschan弹性联轴器



　　Tschan挠性联轴器



　　Tschan弹性体材质



　　德国Tschan主要系列型号：



　　Tschan弹性联轴器Nor-Mex G系列：适用于：-Perbunan Pb72和/或Pb82的中间环，环境温度为-40°C至+60°C



　　弹性联轴器Size Nor-Mex G 82：TCnom Pb72：48[Nm] ，TCpeak Pb72：100[Nm] ，TCnom Pb82：75[Nm] ，TCpeak Pb82：150[Nm] ，nmax：8000[min-1 ]



　　弹性联轴器Size Nor-Mex G 97：TCnom Pb72：96[Nm] ，TCpeak Pb72：200[Nm] ，TCnom Pb82：150[Nm] ，TCpeak Pb82：210[Nm] ，nmax：7000[min-1 ]



　　弹性联轴器Size Nor-Mex G 112：TCnom Pb72：150[Nm] ，TCpeak Pb72：310[Nm] ，TCnom Pb82：230[Nm] ，TCpeak Pb82：540[Nm] ，nmax：6000[min-1 ]



　　弹性联轴器Size Nor-Mex G 128：TCnom Pb72：250[Nm] ，TCpeak Pb72：500[Nm] ，TCnom Pb82：380[Nm] ，TCpeak Pb82：650[Nm] ，nmax：5000[min-1 ]



　　弹性联轴器Size Nor-Mex G 148：TCnom Pb72：390[Nm] ，TCpeak Pb72：800[Nm] ，TCnom Pb82：600[Nm] ，TCpeak Pb82：1350[Nm] ，nmax：4500[min-1 ]



　　Tschan挠性联轴器Nor-Mex H系列：丁腈橡胶Pb72和/或Pb82的中间环，环境温度为-40°C至+60°C



　　挠性联轴器Size Nor-Mex H 67：TCnom Pb72：22[Nm] ，TCpeak Pb72：45[Nm] ，TCnom Pb82：35[Nm] ，TCpeak Pb82：75[Nm] ，nmax：10000[min-1 ]



　　挠性联轴器Size Nor-Mex H 82：TCnom Pb72：48[Nm] ，TCpeak Pb72：100[Nm] ，TCnom Pb82：75[Nm] ，TCpeak Pb82：160[Nm] ，nmax：8000[min-1 ]



　　挠性联轴器Size Nor-Mex H 97：TCnom Pb72：96[Nm] ，TCpeak Pb72：200[Nm] ，TCnom Pb82：150[Nm] ，TCpeak Pb82：340[Nm] ，nmax：7000[min-1 ]



　　挠性联轴器Size Nor-Mex H 112：TCnom Pb72：150[Nm] ，TCpeak Pb72：310[Nm] ，TCnom Pb82：230[Nm] ，TCpeak Pb82：540[Nm] ，nmax：6000[min-1 ]



　　挠性联轴器Size Nor-Mex H 128：TCnom Pb72：250[Nm] ，TCpeak Pb72：500[Nm] ，TCnom Pb82：380[Nm] ，TCpeak Pb82：860[Nm] ，nmax：5000[min-1 ]



　　Tschan挠性联轴器TSCHAN-S SDD-5, SDDL-5系列：环境温度在+30°C至+30°C的环境温度范围内，适用于环境温度-30°C至-30°C



　　挠性联轴器Size SDD-5 SDDL-5 100：nmax：7250[min-1 ] ，TKnom Pb72：40[Nm] ，TKmax Pb72：120[Nm] ，TKnom Pb82：70[Nm] ，TKmax Pb82：210[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 125：nmax：6000[min-1 ] ，TKnom Pb72：70[Nm] ，TKmax Pb72：210[Nm] ，TKnom Pb82：128[Nm] ，TKmax Pb82：385[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 145：nmax：5250[min-1 ] ，TKnom Pb72：120[Nm] ，TKmax Pb72：360[Nm] ，TKnom Pb82：220[Nm] ，TKmax Pb82：660[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 170：nmax：4500[min-1 ] ，TKnom Pb72：180[Nm] ，TKmax Pb72：540[Nm] ，TKnom Pb82：340[Nm] ，TKmax Pb82：1020[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 200：nmax：3750[min-1 ] ，TKnom Pb72：330[Nm] ，TKmax Pb72：990[Nm] ，TKnom Pb82：590[Nm] ，TKmax Pb82：1770[Nm]



　　Tschan挠性联轴器TSCHAN-S SV系列：环境温度在+30°C至+30°C的环境温度范围内，适用于环境温度-30°C至-30°C



　　挠性联轴器Size SV 100：nmax：7250[min-1 ] ，TKnom Pb72：40[Nm] ，TKmax Pb72：120[Nm] ，TKnom Pb82：70[Nm] ，TKmax Pb82：210[Nm]



　　挠性联轴器Size SV 125：nmax：6000[min-1 ] ，TKnom Pb72：70[Nm] ，TKmax Pb72：210[Nm] ，TKnom Pb82：128[Nm] ，TKmax Pb82：385[Nm]



　　挠性联轴器Size SV 145：nmax：5250[min-1 ] ，TKnom Pb72：120[Nm] ，TKmax Pb72：360[Nm] ，TKnom Pb82：220[Nm] ，TKmax Pb82：660[Nm]



　　挠性联轴器Size SV 170：nmax：4500[min-1 ] ，TKnom Pb72：180[Nm] ，TKmax Pb72：540[Nm] ，TKnom Pb82：340[Nm] ，TKmax Pb82：1020[Nm]



　　挠性联轴器Size SV 200：nmax：3750[min-1 ] ，TKnom Pb72：330[Nm] ，TKmax Pb72：990[Nm] ，TKnom Pb82：590[Nm] ，TKmax Pb82：1770[Nm]

TSCHAN联轴器 TNZ ZCA-BT：带制动鼓的双接合设计联轴器TNZ ZCA-BT由两个半联轴器组成，其间安装有制动鼓，并且比TNZ ZCA型更具配合螺栓。TNZ ZCB-BT：双接合设计，带有螺栓固定的O形圈支架和制动鼓；联轴器TNZ ZCB-BT由两个半联轴器组成，其间安装有制动鼓，并且比TNZ ZCB型更具配合螺栓。

TSCHAN®TNZZCAUU/TNZ ZCBUU扭转刚性齿轮联轴器由优质钢制成，非常紧凑的设计可实现高功率密度，补偿角度，径向和轴向轴偏移，如果使用特殊密封，适合在高达+ 120°C的温度下使用，可提供开口套管（ZCA / ZCB - ZC型号也可提供ZCB设计）和单件套管（ZCH），可以在不必移动耦合机器的情况下更换弹性O形环，孔径高达270毫米，扭矩高达T Kn = 195,000 Nm / T Kmax = 390,000 Nm，速度比较高可达n max = 6,000 rpm

德国制造Tschan联轴器Nor-Mex H 97
