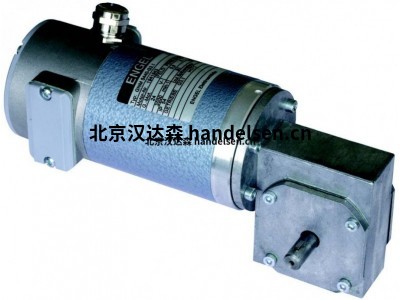

德国进口EBGEL极直流电机GNM 3125
德国进口EBGEL极直流电机GNM 3125
ENGEL直流伺服电机GNM 系列
ENGEL直流伺服电机GNM 系列
GNM 系列代表我们的直流伺服电机，具有永久磁场。作
为标准版本的电压变种，我们提供 12V、24V 和 42V。连续操作 S1 的名义扭矩范围可达 1.6 Nm，无齿轮箱。根据应用程序的不同，电机可以设计为保护类 IP21、IP41 或 IP54。由于碳刷窗，该系列特别适合使用。
| 高进 QQ：2850590586 手机：18518172469 电话：010-64717020-115 传真：010-84786709-666 邮件：sales2@handelsen.cn |
 |
 |
德国ENGEL带永磁场的刷 2 极直流电机GNM 3125系列
一般数据
额定速度 3000.0 分钟-1
名义电压 24 V
额定电流 2.0 A
名义权力 30.0 W
操作模式 S1
保护程度 IP 41
旋转方向 倒车
连接类型 弗雷·安施卢斯利森
类型 即时B14
直径 55.0 毫米
长度 96.5 毫米
机械数据
惯性的大规模时刻 0.0177 ·10-3千克米2
名义扭矩 0.096 Nm
最大连续扭矩 0.105 Nm
开始扭矩 0.4 Nm
每个扭矩的速度变化 83.0 N-1厘米-1分钟-1
机械时间恒定 15.4毫秒
摩擦扭矩 0.02 Nm
转子重量 0.19 千克
FR(允许径向轴负载) 100.0
FA(允许轴轴负载) 40.0
电气数据
电枢抵抗 2.6 Ω
锚感应 3.0 mH
终端阻力 3.14 Ω
电压恒定 6.27 分钟-1
扭矩常数 0.06 尼姆/A
启动电流 7.7 A
最大峰值电流 16.0 A
电时间恒定 0.96毫秒
热数据
最大环境温度 40.0 °C
绝缘类 F
热时间恒定 F分钟
温度上升而不冷却 4.7 K/W
可选持有制动器 B 5.12
名义电压 24 V
额定电流 0.3 A
统计。 制动扭矩(电机轴) 0.5 Nm
每小时切换次数最多 2000.0 Nm
德国ENGEL带永磁场的刷 2 极直流电机GNM 3175系列
德国ENGEL带永磁场的刷 2 极直流电机GNM 4125A系列
德国进口EBGEL极直流电机GNM 3125
德国ENGEL带永磁场的刷 2 极直流电机GNM 3175系列
一般数据
额定速度 3000.0 分钟-1
名义电压 24 V
额定电流 4.1 A
名义权力 75.0 W
操作模式 S1
保护程度 IP 41
旋转方向 倒车
连接类型 弗雷·安施卢斯利森
类型 即时B14
直径 55.0 毫米
长度 147.5 毫米
机械数据
惯性的大规模时刻 0.0421 ·10-3千克米2
名义扭矩 0.239 Nm
最大连续扭矩 0.27 Nm
开始扭矩 1.5 Nm
每个扭矩的速度变化 19.0 N-1厘米-1分钟-1
机械时间恒定 8.4毫秒
摩擦扭矩 0.035 Nm
转子重量 0.42 千克
FR(允许径向轴负载) 100.0
F一(允许轴轴负载) 40.0
电气数据
电枢抵抗 0.69 Ω
锚感应 0.94 mH
终端阻力 0.9 Ω
电压恒定 7.06分钟-1
扭矩常数 0.067 尼姆/A
启动电流 26.0 A
最大峰值电流 43.0 A
电时间恒定 1.04毫秒
热数据
最大环境温度 40.0 °C
绝缘类 F
热时间恒定 F分钟
温度上升而不冷却 3.3 K/W
可选持有制动器 B 5.12
名义电压 24 V
额定电流 0.3 A
统计。 制动扭矩(电机轴) 0.5 Nm
每小时切换次数最多 2000.0 Nm
德国ENGEL带永磁场的刷 2 极直流电机GNM 4125A系列
一般数据
额定速度 1600.0 min-1
名义电压 24 V
额定电流 2.15 A
名义权力 35.0 W
操作模式 S1
保护程度 IP 54
旋转方向 倒车
连接类型 曼泰莱通
类型 即时B14
直径 70.0 mm
长度 118.0 mm
机械数据
惯性的大规模时刻 0.0558 · 10-3千克米2
名义扭矩 0.209 Nm
最大连续扭矩 0.23 Nm
开始扭矩 0.87 Nm
每个扭矩的速度变化 21.0 N-1厘米-1分钟-1
机械时间恒定 12.3 ms
摩擦扭矩 0.025 Nm
转子重量 0.425 kg
FR(允许径向轴负载) 130.0
F一(允许轴轴负载) 52.0
电气数据
电枢抵抗 2.52 Ω
锚感应 5.8 mH
终端阻力 2.66 Ω
电压恒定 11.47 min-1
扭矩常数 0.11 Nm/A
启动电流 9.0 A
最大峰值电流 14.0 A
电时间恒定 2.2 ms
热数据
最大环境温度 40.0 °C
绝缘类 F
热时间恒定 F分钟
温度上升而不冷却 6.1 K/W
Optional Holding Brake B 2.4
名义电压 24 V
额定电流 0.35 A
统计。 制动扭矩(电机轴) 0.8 Nm
每小时切换次数最多 2000.0 Nm
德国进口EBGEL极直流电机GNM 3125
