COLOMBO FILIPPETTI分割器

COLOMBO FILIPPETTI分割器

产地：  意大利

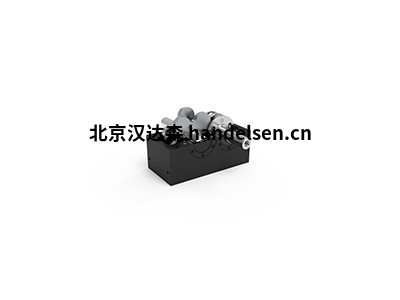

1、意大利COLOMBO FILIPPETTI分割器旋转分度器CF3系列产品介绍

CF3带寄生轴的振荡器技术规格轴中心距(mm)：165-200-250-315传递扭矩(Nm)：20至6.610标准角行程：15°-20°-30°-45°尺寸400P，500P，650P和650P不在特殊目录中，因为它们是为特殊要求而制造的。像COLOMBO FILIPPETTI spa的其他产品一样，该机构可以根据不同的运动规律和特殊循环进行制造。描述COLOMBO FILIPPETTI spa的CF3摆动驱动器是双平面凸轮机构，具有互补的轮廓，用于将均匀的输入旋转运动转换为输出摆动运动。棱柱形密封铸铁外壳机加工外表面，在6侧具有支撑。可以在所有位置安装外壳。输入和输出中平行的空心轴。圆锥滚子轴的相反两侧的滚子轴承。油浴润滑。蜗轮蜗杆减速器直接花键连接至壳体。精确的可重复索引运动。自锁驻留和零反冲。平稳无冲击的运动双向运动感。



2、意大利COLOMBO FILIPPETTI分割器正交轴CF4分度器产品简述

①COLOMBO FILIPPETTI spa的CF4驱动器是球面凸轮机构，用于将均匀的旋转输入运动转换为间歇的输出运动。

②带正交轴的CF4分度器技术规格标准型号：9轴中心距(mm)：50至315传递扭矩(Nm)：30至13.000标准编号。站数：2到24凸轮索引周期：高达330°说明COLOMBO FILIPPETTI spa的CF4驱动器是球面凸轮机构，用于将均匀的旋转输入运动转换为间歇输出运动。

③长方体形状;超强铸铁外壳。机加工的外表面带有4个侧面的安装孔。在任何平面上都可以安装单元。根据DIN 748第1页的输入轴延伸尺寸。带附件法兰的分度输出轴。轴位于圆锥滚子轴承中。通过油浴润滑或“无需维护”，使用寿命长蜗轮蜗杆减速器直接安装在壳体上。



3、意大利COLOMBO FILIPPETTI分割器正交轴CF4分度器产品技术规格信息如下所示

①标准型号：9

②轴中心距（mm）：50至315

③传递扭矩（Nm）：30至13.000

④标准编号站数：2至24

⑤凸轮索引期：高达330°



4、意大利COLOMBO FILIPPETTI分割器电动旋转分度台RIG系列产品概述

RIG(Rigidial)：转台技术规格弧面凸轮标准型号：RIG04-RIG06-RIG09-RIG19-RIG25传递扭矩(Nm)：93至7.500标准工位数量：2至32说明“RIGIDIAL”分度转台具有COLOMBO FILIPPETTI spa的Minindex系列球面凸轮;这些是用于将均匀旋转输入运动转换为分度旋转输出运动的机制。紧凑的铝制外壳。with带法兰联轴器的大直径输出板。输出板由高承载力的交叉滚子轴承支撑。中央通孔和天花板安装的输出配置。the电动箱的直接键控，带有蜗杆减速齿轮和减速齿轮中的摩擦扭矩限制器。氮化钢凸轮。in可以在所有位置组装。长寿命润滑。弧面凸轮分度表常规RIGIDIAL表是将连续旋转运动转换为分度运动的弧面凸轮分度表。分度板放在大直径的交叉滚子轴承上，该轴承可以承受较高的轴向和倾斜载荷，同时保持出色的精度和刚度。凸轮经过氮化处理，可确保高耐磨性，平稳运行，精确且可重复的定位，而不会在工位产生任何反冲。提供多种标准运动，包括2工位运动(180°旋转)，这是倾斜或工件更换应用的理想选择。

COLOMBO FILIPPETTI分割器,意大利COLOMBO FILIPPETTI分割器

5、意大利COLOMBO FILIPPETTI相关产品部分型号分享

①掮套COLOMBO 48N003

②CF4 50G，IR 201，RIG04，MAN 10，CF3 40P，CF4，VTC，CTM，CUT，HTC

③COLOMBO FILIPPETTI分度器CF3系列CF3 65P-1-330 VL

④Colombo Filippetti减速机B41155420001

⑤电动旋转分度台RIG系列

⑥旋转分度器CF4系列

⑦CF3：准轴分度器

⑧正交轴CF4分度器
