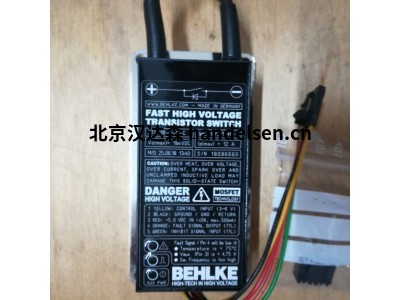

德国开关Behlke原厂进口90-06-B

德国开关Behlke原厂进口90-06-B

应用说明I：产品组C3的开关针对控制侧和地的耦合电容进行了优化。低耦合电容是高重复率下高效操作的关键。考虑到低噪声发射，良好

高进
QQ：2850590589

手机：18518172469
电话：010-64717020-115
传真：010-84786709-666
邮件：sales2@handelsen.cn

高进邮箱：sales2@handelsen.cn电话：010-64717020-115

的EMC特性，稳定的操作和高的开关速度，还希望降低耦合电容。 LC和LC2开关都能很好地满足这些要求。但如果它是关于最高开关频率（> 300 kHz），那么串联LC的开关是首选。 LC系列的缺点是它们具有有限的瞬态抗扰度，这使得它们对于火花，短路，不稳定的负载和不稳定的输入电压相对敏感。与此相反，LC2系列的开关设计用于在恶劣的工作条件下适度的开关频率（<300 kHz）。 LC2开关对不稳定负载（例如等离子负载）和不稳定输入电压不敏感。它们可以抵抗其热功能中的火花，短路和过压瞬变。

应用说明II：BEHLKE固态开关具有极高的上升和下降时间。如果您的应用不需要完整的开关速度，我们建议您使用速度限制选项S-TT（上升和下降时间减慢约50％）与输入低通滤波器选项LP结合使用。速度限制选项有助于最大限度地降低快速高压脉冲电路典型的高频困难（例如自振荡，自重新触发，振铃等），并简化EMC设计。

应用说明III：快速MOSFET开关对来自未钳位电感负载的反向电流或过大的布线电感相对敏感。

反向电流可能以不确定的方式导通慢速本征（寄生）MOSFET二极管，并可能导致灾难性的开关故障，特别是在关断阶段结合高关断电流。因此，当感性负载或高感应线路连接到开关时，建议将MOSFET开关始终与快速续流二极管网络（快速串联阻断二极管+并联快速续流二极管）相结合。

该保护二极管网络可以通过BEHLKE FDA系列的单个二极管安装在外部。它也可以作为选件I-FWDN集成到开关模块中

[{1M24JUYY]7VUJJ)`S]4S7

产品代码：型号包含有关电压，电流和开启行为的编码信息。第一个数字代表以kV为单位的电压，短划线前的最后一个数字表示开启行为（0 =固定导通时间，1 =可变导通时间）。短划线后面的数字表示以安培x10为单位的电流。特殊功能在第二个破折号后由字母编码。示例HTS 31-12-LC：HTS = HV晶体管开关，3 = 3kV，1 =可变导通时间，12 = 120安培，LC =低耦合电容。

主要产品：

BEHLKE高压开关、BEHLKE高压脉冲单元、BEHLKE快速恢复高压二极管组件

具有可变导通时间，高di / dt，MOSFET的HV开关

●多功能高压开关，具有真正的继电器特性

●通过TTL信号实时控制

●极低的阻抗

●适用于低频和中频的“硬”开关应用●开启上升时间5~15 ns

●关断上升时间20~50 ns

●有关过载和电压反转的稳健性

●优异的dv / dt抗HV瞬变免疫力

产品代码：型号包含有关电压，电流和开启行为的编码信息。第一个数字代表以kV为单位的电压，短划线前的最后一个数字表示开启行为（0 =固定导通时间，1 =可变导通时间）。短划线后面的数字表示以安培x10为单位的电流。特殊功能在第二个破折号后由字母编码。示例HTS 31-80：HTS = HV晶体管开关，3 = 3kV，1 =可变导通时间，80 = 800安培。
