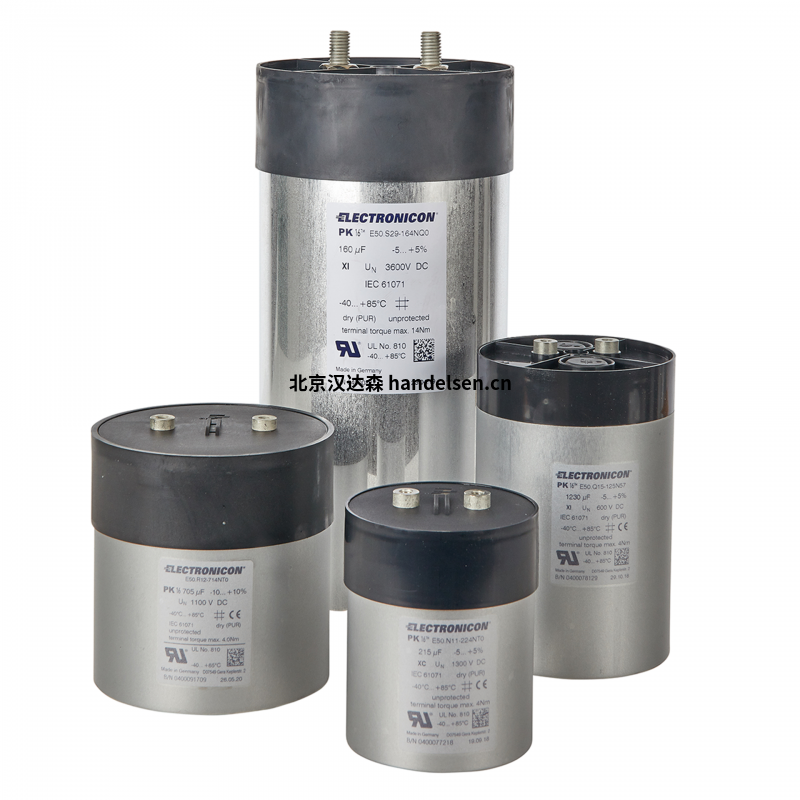

PK16

PK16™电容器可普遍用于低电感直流缓冲电路和直流滤波器的组装;凭借其高能量密度，它可以取代串联电解电容器组以及矩形外壳中的大型薄膜电容器。
直流缓冲电路中的电容必须足够大，以处理和平滑发生的脉动电流。

传统上使用串联/并联电解电容器以看似较低的成本提供了大电容，但是每微法拉的低成本被非常低的电流强度，对电压和电流浪涌的高敏感性以及现场故障的巨大风险所抵消，从而导致高昂的维护成本。
我们在特殊电容器薄膜方面的先进技术衣在设计和制造电容器方面的多年实践经验使我们能够开发具有高电容密度的PK16™系列。由于电流强度是传统电解电容器的五倍，因此无需在薄膜技术中提供相同的电容来处理给定的电流。

相反，用户现在可以在相同甚至更小的空间内获得技术解决方案，并提供：

• 优异的电压和电流强度
• 使用寿命显著延长
• 大幅减少故障
• 功率耗散损耗最小化
• 大幅降低自感和串联电阻
• 更精确的制造公差
• 消除共享电阻器

由于其紧凑的圆柱形设计，该电容器非常适合高速IGBT转换器的电气和机械要求。
其坚固的端子和坚固的固定螺柱可实现非常简单、可靠的安装和连接，从而将最低的电感和高的电流强度结合在一起。
漏电距离使该设计适用于宽工作电压范围。因此，现有的标准转换器概念可以容易地适应新的应用，而不必改变主要结构并重新批准整个系统。

E61 / E53-H

直接连接到母线或 PCB 上

最小化电感，直接安装在印刷电路板或母线上

我们在特殊电容器薄膜方面的先进技术衣，结合数十年来在设计和制造电容器方面的实践经验，使我们能够开发该系列，其与电解电容器相比具有众多优势：

• 优异的电压和电流强度
• 使用寿命显著延长
• 功率耗散损耗、自感和串联电阻最小化
• 精确的制造公差
• 消除共享电阻器

周莉 QQ：2668476640   手机：13390167995 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

由于它们特别低自感我们的 E61 和 E53-H 电容器可直接安装在母线和散热器之间，非常适合现代 SiC 电路的高工作频率。凭借高达 75A 的连续额定电流，它们必将满足缓冲电路的高挑战。

此外，E61 使我们高度可靠的 PK16 技术的效率可用于具有较低功率的直流链路，其中电容器可以直接集成到电路板中。

在由自熄塑料制成的罐内，电容器元件封装在固体树脂（PUR）中。通过坚固的母 M6 端子（E61-P5、E53-H2）、M8 螺柱 （E53-H1） 或适用于电路板的引脚 （E61-P3） 进行连接。

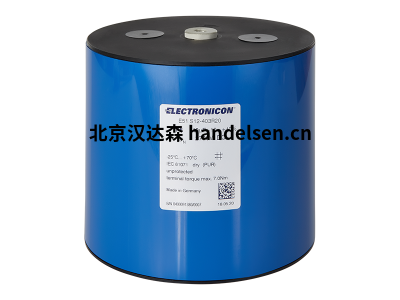

E51 / E53 / E55

高压直流电容器
