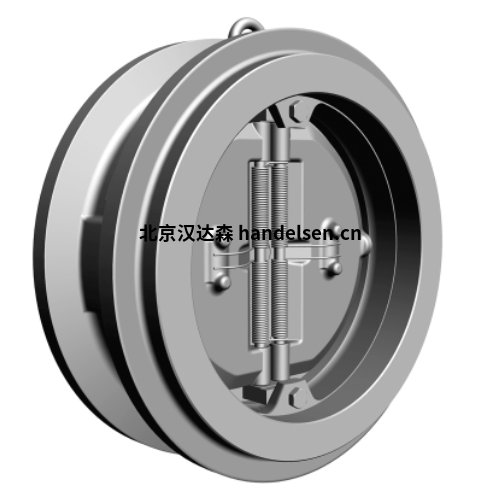

GESTRA止回阀BB Discocheck 双瓣止回阀

双瓣止回阀的压降低、密封性好，可有效防止液体和气体管道中的回流风险。

 节约能源

降低维护成本

降低运行成本

运行效率高并降低成本

BB Discocheck 双瓣止回阀专为低压降系统或应用设计。

这些止回阀可有效防止水平和垂直管道中的回流。

双瓣式设计的对夹式阀门结构，包括两个铰链销和四个弹簧。

BB Discocheck 双瓣止回阀可用于不同类型的液体、气体和蒸汽系统

工作原理

辅助弹簧DISCO*止回阀在开启力超过关

闭力时开启。开启力取决于压力或容积流

量，关闭力取决于关闭弹簧的张力、关闭

重量、安装位置和止回阀的尺寸。

安装

GESTRA DISCO止回阀可以安装在任何

位置，唯- -的例外是没有弹簧的阀门，这

些阀门只能安装在流向向.上的垂直管道

总长度短

重量轻

具有短的总面长尺寸的阀门减少了装置的

重量和尺寸。如下图所示，GESTRA止回

阀的总长度只有传统止回阀的1/8。总长度

符合DIN EN 558,系列49和52 (K4/K5).

与传统设计的阀门相比，对夹式的设计形

式极大的减轻了阀门的重量一个DN 200

的不锈钢止回阀重量约23 kg,而与之相对

应的传统设计的止回阀重达120 kg!

符合您选择的连接方式

连接法兰的设计符合DIN EN 1092-1,型式

B1/B2/D/F,或ASME RF/RJ,或符合工程标

准。
