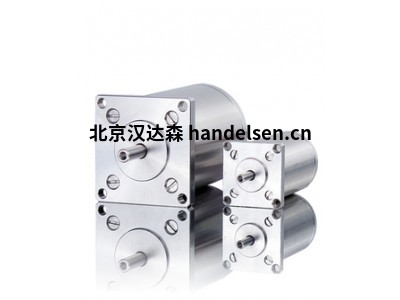

Phytron真空步进电机VSS / VSH

两相混合式步进电机的特殊设计设计用于真空度高达10的应用。适用于特殊环境条件，如低温和高温或辐射强度。

技术细节

§ 两相步进电机，用于真空、空间或低温区域

§ 高冲击和振动载荷

§ 真空度高达 10^-11百帕

§ 必须为每个应用定义温度范围

§ 耐辐射性高达 10⁶J/公斤

§ 保持扭矩从 3.4 mNm 到 13 Nm

§ 直径 19 至 125 mm

§ 每转全步数：200 （1.8°）

§ 除气开口以避免气体夹杂物

自选：

§ VGPL 行星齿轮箱/谐波驱动齿轮箱

§ 热电偶型KTC/铂探头Pt100

§ 解析 器

§ 波浪的第二端

客户特定版本：

§ 在恶劣环境中运行，洁净室使用，带主轴的电机

§ 集成电机齿轮箱设计，可减轻重量并具有抗振性 - 用于太空的钛外壳

§ 减少磁辐射

§ 市场

§ 质谱仪

§ 电子显微镜

§ 镀膜、镀膜、溅射

§ 航空 航天

§ 高能物理

§ 粒子加速器

§ 深钻技术

步进电机特别适合在真空中进行精确定位，因为它们也可 以在不敏感的情况下使⽤。

由于步进电机不会产⽣任何抖动，因此该技术适⽤于精 确对准光学仪器、镜⼦、天线或⾼分辨率显微镜、粒⼦加速 器或分⼦分析设备中的样品。

周莉 QQ：2668476640   手机：13390167995 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

⾼品质材料和特殊调节⼯艺的结合使除⽓率降低。根据应⽤，可实现10-11 hPa 的真空度。在这里，特⾼压电机 的各个部件，例如绕线定⼦，在组装前都经过特殊处理，以使除⽓物质不会沉积在滚珠轴承或电机内部。完全组装的 发动机在真空室中⾄少 200 °C 的 phytron ⼯艺中脱⽓。可根据要求提⾼排⽓温度。经验法则是，随着 100 °C 的升 ⾼，除⽓率会提⾼ 10 次⽅。在随后的应⽤中，发动机应在低于排⽓温度⾄少 40°C 的温度下运行。

所使⽤的所有材料都经过精⼼挑选，使其能够在特⾼压电机中短时间承受⾼达 300 °C 的绕组温度。由于真空中缺乏 对流，发动机有时会根据⼯作循环迅速升温，并且经常在⾼温下⼯作。作为标准集成在我们的 UHV 电机中的 K 元件 能够对绕组进行温度监控。作为 K 元件的替代品，铂探头 (PT) 或客⼾特定的传感器也可以安装到所有真空电机上。 这是您保护发动机免受过热的⽅法。
