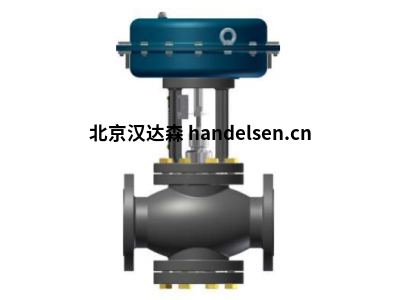

Burocco控制阀800系列
Burocco 800系列控制阀门采用双通球形阀体及螺栓固定式阀座，底部用于检查，更换阀塞（反向型）。阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小设备中的调节。
技术参数：
工作控制方式
-2V-NC常闭（空气打开，直通阀）
-2V-NO常开（空气关闭，直通阀）
-3V-分流/合流阀
尺寸
-DN15-DN100(1)
压力等级
-PN16-PN40
阀体材料：
-球墨铸铁 GS400-12(环氧清漆)PN16
-碳钢 ASTM A216 WCB （环氧清漆)PN40
-不锈钢 AISI316 PN40
阀座
-AISI316L不锈钢
-连接方式
-法兰 PN16，PN40(2)
-凸面（RF）UNI2229
阀盖
-符合ASTMA105、AISI420、AISI316钢标准
阀塞
-等百分比、线性、V型端、小流量、在导向件控制下进入上部。
-AISI 316L 带PTFE-PTFE/GG阀塞（软质密封）
-AISI 316L带高性能聚合物阀塞(HPP)
-AISI 316(金属密封)
自调节填料箱
-STD-PTFE “V”形环+石墨环
-HTS-PTFE “V”形环+增强石墨环
-LTS-纯PTFE “V”形环
阀壳
-球墨铸铁 GS 400-12(环氧清漆)
伺服控制器
-采用双向气动膜片（最大 2.5bar），采用FE冲压板(环氧清漆)
-规格：S.200、S.275、S.340、S.430
-标准弹簧范围：3-15psi、6-18psi、6-30psi
-标配设备：行程指示器
-附件：手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。
压差
密封等级
-符合UNI EN1349标准的规定
-软密封 VI级
-金属密封 IV级
工作温度
-采用球墨铸铁阀体的阀门：最低温对-5℃，最高温度180℃；
-采用WCB钢阀体的阀门:最低温对-5℃，最高温度200℃
-采用AISI316 钢阀体的阀门：最低温对-20℃，最高温度200℃
应用：
803系列控制阀门采用螺栓固定阀座式球形阀体与焊接阀座式三通。V型端口阀塞在导向件控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小设备的调节。
800/803系列控制阀可控制多种流体：蒸汽、过热水、非爆炸性气体、腐蚀性液体等。所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。根据客户要求，可将阀门用于特殊领域。
注释
（1）根据客户要求，可提供更大或者小流量的阀门
（2）根据客户要求，可提供其他类型的连接方式
800系列控制阀采用双通球形阀体及螺栓固定，底部用于检查，更换阀塞（反向型）。阀塞在导向件控制下进入上部，且自调节式填料箱不需要维护，这类阀门尤其适用于中小工厂的调节。
803系列控制阀门采用螺栓固定阀座形式球形阀体与焊接阀座式三通。V型端口阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护，这类阀门yo切适用于中小设备的调节。
按照所控制流体压力选定伺服控制器规格，然后加上该值计算阀门的总尺寸
阀塞
1. 线性阀塞，这种阀塞可确保阀杆行程与流量之间为线性关系，进而使流量与阀门开度之间也为线性关系。当工作压差没有明显变化或者在流量变化有限的工艺过程下，可使用这种阀塞
2. 等百分比阀塞，如采用这种阀塞，阀门每次的打开行程增加量相同时，流量增加百分比将保持恒定；在相同压差小行程增加10%，流量通常为阀门变化前流量的50%。这样，在阀门打开的后半程中，阀门几乎可以通过各种流量 在流量或者压差变化明显的情况下可采用这种阀塞。
3. V型端口阀塞，采用这种类型的阀塞，可在线性与等分比曲线之间获得一条最佳特性曲线。由于这种阀塞具有延伸部分，可确保导引行程而不会引起振动，因此主要用于三通类型的阀门。
4. 小流量阀塞，对于此类型小流量阀塞，我们可以提供三种特性的阀塞，线性柱销，单键与双键等百分比型，流量系数在0.1-2之间，可用于微调与精调
选型对附件的要求：
在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。
控制阀填料箱的选择通过阀门的流体特性、压力及温度决定。800/803系列控制阀采用三种填料箱。
填料箱技术规格
1. 标准填料箱（STD）:由采用PTFE填料的V形环+石墨环与带密封的上部导向件组成。与软质密封阀塞组合使用时，最高工作温度可达180℃
2. 高温填料箱（HTS）：由采用PTFE填料的V形环与采用加强型石墨填料的石墨环组成，与金属密封阀塞或者高性能聚合物组合使用时，最高工作温度可达200℃
3. 低温填料箱（LTS）：由采用PTFE填料的V形环（增加数量）+石墨环与带密封的上部导向件组成。与软质密封阀塞组合使用时，工作温度范围在-20℃-180℃之间，适用于通过与石墨不兼容的流体。
Burocco 控制阀 流量曲线
阀门正确选型必须的数据
工作流体
比重/密度（y）
流体温度℃
阀门上游压力（bar）
压差
最大流量（Q）
流量系数（CV/KV）
规格（DN）
标称压力（PN）
阀体形状（2-3通）
阀体材料：
阀门动作（NC-NA）
阀塞规格
1、金属密封
2、法兰钻孔ANSI 150，（面对面），额定值UNI / DIN
3、全不锈钢执行器，用于腐蚀性环境
4、3通（混合或换向）阀（请参见手册803）
5、限制器
6、紧急操作手轮
7、阀门定位器
8、限位开关
9、位置反馈
10、机舱
11、电动线性执行器（230 V AC，24 V AC / DC）
