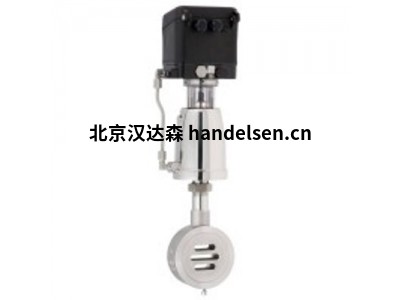

德国SCHUBERT-SALZER进口滑门阀4075385

德国SCHUBERT&SALZER进口滑门阀4075385

德国SCHUBERT&SALZER滑动阀产品概述总结

①调节非常容易。35年前，Schubert&Salzer Control Systems在控制阀领域开创了新局面：他

高进
QQ：2850590589

手机：18518172469
电话：010-64717020-115
传真：010-84786709-666
邮件：sales2@handelsen.cn

高进邮箱：sales2@handelsen.cn电话：010-64717020-115

们开发了滑阀控制阀，这是一种紧凑，轻便和高精度的阀。它按照莱昂纳多·达·芬奇(Leonardo Da Vinci)已经热衷的原则进行工作。迄今为止，它满足对控制阀的最高要求。

②滑阀具有独特设计的功能单元，该功能单元仅由两个开槽的圆盘组成，它们彼此滑动并相互密封。垂直于流动方向固定在壳体中的一个密封板具有一定数量的横向槽。具有相同狭槽布置的第二个不可旋转的圆盘垂直于第二个不可移动的圆盘移动，因此改变了流动横截面。施加的压力差将可移动磁盘压到固定磁盘上。这种功能原理还产生了可移动密封垫圈的自搭接效果，因此，这种表面密封比提升阀中不常见的环形密封更不易受到影响。这意味着滑门阀由于系统的原因而极为紧凑。

③滑门阀-效率，GS阀最突出的特点是所需的致动力，仅是在相同的压差下致动相同公称尺寸的提升阀所需动力的约10%。尽管这两种原理在相同的公称尺寸下几乎具有相同的流量，但是这可以使驱动器大大缩小!这种有利的结果是由于GS阀相对于阀座阀横向关闭而相对于流量横向关闭而不是横向关闭。

④滑门阀-空化，在最窄的阀横截面中的高流速将局部压力降低到液体的蒸气压以下。形成蒸气气泡，该蒸气气泡在较高压力的区域中再次崩溃。如果它们遇到固定极限(阀门外壳)，则破裂的气泡可能会造成损坏。对于GS阀，该危险的气蚀区域位于阀外部，更确切地说是在阀后约1-2 m。然后，空化气泡在管道中心附近坍塌，没有任何有害作用。

⑤滑门阀-动力学，滑动闸阀比常规控制阀“快得多”。如果您将已安装的定位器的操作变量视为输入变量，并将出现的冲程幅度视为输出变量，则可以根据频率响应进行显示。频率响应的过程会影响整个控制回路的控制质量。

⑥滑阀-重量，低促动力和短行程允许使用小型促动器。结合节省空间的中间法兰设计，可实现最小的阀门重量和尺寸，特别是中型和大型公称尺寸。例如，DN150中的提升阀也重约150 kg，而相同公称尺寸的滑阀仅重14.2 kg!

优点

①经济的安装尺寸，紧凑的设计，最小的空间和安装工作。

②良好的位置关系30：1至160：1。

③易于组装和维护，紧凑的设计，轻巧的重量(例如DN 150仅带驱动器约14.2千克)以及智能密封盘的构造，组装和维护工作是孩子们的游戏。

④可变的KVS值，只需更改固定密封垫圈，即可随时更改KVS值-范围从KVS=0.018到910。

⑤显着降低能耗，行程短，驱动能量低。

⑥磨损最小，这是由于施加了相对于流动方向偏移90度的力，以及可移动和固定密封垫圈的高质量材料配对。

⑦最佳流量控制，避免了阀门中的气蚀问题，并且由于减少了湍流而降低了噪音。

⑧最大压差，以最小的尺寸，紧凑的总长度和低空气消耗量来调节高压差(最高100 bar)。

⑨极低的泄漏率
