Ewo 压缩空气过滤器VMA 系列

满足最高要求的压缩空气处理

对于许多应用而言，使用普通压缩空气过滤器清洁压缩空气已不再足够。在这里，vma过滤系统作为一个单元或组合提供了一个分级程序，以满足从用于工作工具的技术清洁压缩空气到处理空气和无味呼吸空气的所有要求。

外壳内置于 vma 模块化系统中，用于直接法兰。两种外壳尺寸和六种不同的应用尺寸。连接尺寸从 G 1/4 到 G 2，符合 DIN-ISO 228 标准。外壳和容器由铝制成，塑料涂层，防腐蚀，外观美观，易于清洁。

差压表显示过滤器中的压降。更换过滤器插件见下文。充分利用过滤器的使用寿命节省了成本，及时更换可阻止能量损失。可选择前部或后部可读安装（双刻度）。

支架安装，适用于单个设备和组合，可作为附件提供。

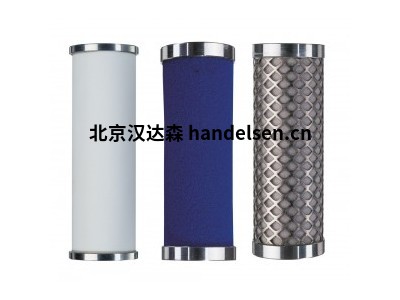

过滤器插件。三种不同的嵌件，每种尺寸具有相同的安装尺寸。

不同版本的冷凝水排放阀：全自动附加式排放阀，标准配置用于预过滤器和微过滤器。外部，易于维护。最小工作压力 4 巴。 手动排水阀作为活性炭过滤器排气阀的标准配置，因为这里不产生冷凝水。

单个设备

预过滤器、微滤器、活性炭过滤器
V-M-A 程序在各个尺寸和螺纹连接方面的结构如下：有两种不同的外壳尺寸，具有两种或四种不同的容器长度，即总共六种不同的公称尺寸或应用尺寸。

每种尺寸提供两种不同的螺纹连接（最小尺寸甚至有三个），因此每个设备或组合总共有13种不同的版本。

组合

预过滤器 – 微滤器
微滤器 – 活性炭过滤器
预过滤器 – 微过滤器 – 活性炭过滤器

单个设备组合的组装是通过四个带螺钉和螺母的锥形套筒将简单的翻边结合在一起进行的。
法兰顺序如下：

1. 将第一台设备平放在桌子上。法兰表面向上

2. 将密封圈和四个螺母插入相应的凹槽中

3. 将下一个设备放置在法兰表面朝下的位置

4. 一个接一个地连接锥形套管，并用螺钉稍微拧紧它们

5. 逐个拧紧螺钉

操作：为了保护不同的压力表，装置在组装后必须缓慢加压，以便有压力平衡。
