Elap S.p.A. 编码器 RE520圆形法兰

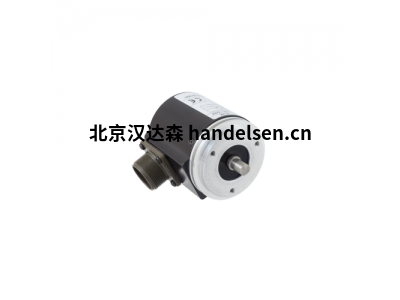

编码器 RE520

Ø 58 mm 圆形法兰

带 58 mm 圆形法兰的增量式编码器系列包括不同的机械类型：RE520 系列，定心掩模直径 50 mm，兼容国际标准 SIZE23、RE540，定心掩模直径 36 mm 和 RE510，定心掩模直径 31.75。

所有类型都装在金属外壳中。连接类型和位置可以在不同的选项中进行选择，以及输出信号格式和轴直径。
每转的脉冲数范围为 2 到 12500。
零参考脉冲选项适用于所有系列（RE521型等）。

技术规格

·         电源电压 5/30 Vdc – 功耗 30/80 mA

·         最大计数频率 100 KHz – 200 KHz ppr > 1250

·         轴向或径向连接器出口，配备飞行部分 - 轴向或径向电缆出口，3 m长电缆（电缆长度1 m，带线路驱动器输出）

·         输出信号：NPN 集电极开路、推挽式、5 Vdc 线路驱动器（电源 5/30 Vdc）、5/30 Vdc 线路驱动器（电源 5/30 Vdc）

·         防止短路和极性反转

周莉 QQ：2668476640   手机：13390167995 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

·         铝制表壳

·         IP65 防护等级（可选 IP66，轴上安装 O 形圈）

RE520系列

圆形法兰Ø 58 mm，伺服联轴器
定心面罩 Ø 50 mm
轴 Ø 6 – 8 – 9.52 或 10 mm
铝制外壳
国际标准 SIZE23 – 夹紧法兰
脉冲/转： 2÷12500
