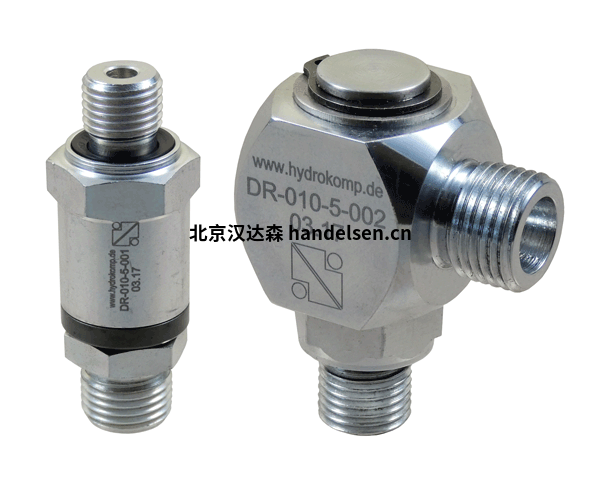

HYDROKOMP轴向或角形旋转接头

旋转接头将液压油从固定的机器部件输送到旋转的机器部件。组件在组件的旋转轴上进行。根据连接等级的数量，可以连接多个单作用或双作用液压元件。原则上，旋转接头只能用于液压油。如果要传输气动装置，如果对空气进行过滤和上油，则可以使用编目元件，从而确保密封润滑和防腐蚀保护。在规划时，必须考虑到旋转运动受到密封摩擦的阻碍。这种摩擦阻力与压力有关，必须考虑转台的驱动扭矩。

特殊性：

• 活塞中的轴向和径向连接
• 无漏油再循环
• 适用于气动和液压系统
• 与多个联轴器系统的组合 （断续器） 可用
• 可与电动滑环组合成特殊型号
• 提供标准和特殊型号

 在运行条件下，必须协调工作压力和速度。

组装说明：

周莉 QQ：2668476640   手机：13390167995 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

旋转接头的安装方式必须不会对固定或旋转部件施加弯矩。事实证明，通过与夹紧装置的连接拧紧旋转活塞，并且仅固定外壳以防止扭曲（不引发任何轴承力），这是成功的。从扭矩支撑到外壳的电缆连接只能通过软管管路进行。在所有连接级别都连接到压力发生器以确保必要的密封润滑之前，旋转接头可能无法投入运行。多芯旋转接头在转子中具有轴向和径向 G1/4 螺纹连接。此外，它们还可以通过O形圈16 x 2轴向连接到转子。无论如何，请在此处计算紧固螺钉的必要螺钉力。

 HYDROKOMP采用节省空间和精力的方法。无论夹紧工位的数量如何，多功能旋转接头 MFD 仅通过两个通道传输流体介质的压力和回流。此外，它还将电子控制信号传输到设备。用户可选择使用其他介质管路.B，例如空气或水的介质管路。

回转台上的液压驱动装置通常通过旋转接头直接操作。为此，每个夹紧站需要一个或多个液压管路。根据夹紧工位的数量，旋转接头的长度和安装空间增加。

在 HYDROKOMP 解决方案中，电动滑环变压器在很大程度上取代了流体管路。工作台或设备固定夹紧装置的阀块。只有两条管路使用MFD为所有阀块供电，而不是6至24条管路。为了控制阀块或夹紧站，滑环传输电子控制信号。其电流可高达 2A，电压高达 24V。这样，用户节省了安装空间和线路以及泄漏成本。根据客户的要求，旋转接头也为Profibus或其他总线应用而设计。

HYDROKOMP主要生产外径在40 mm至200 mm之间的MFD旋转接头。液压压力可达500巴，气体或空气压力可达10巴。

旋转接头由防腐蚀材料制成，如黄铜或相应的钢。典型应用包括卡车和工程机械零件的焊接、旋转式转印机中大型部件的机械加工或多个工作站的表面处理和清洁。MFD旋转接头的长度较短，因此更容易为特定应用提供额外的介质，例如.B焊接过程中的成型气体或加工过程中的冷却润滑剂。
