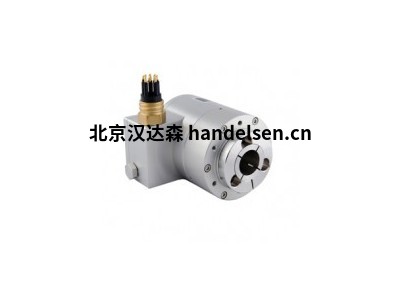

scancon传感器SCH94

　　-空心轴编码器-Ø94毫米

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　-空心孔-Ø12 mm，Ø16 mm或Ø17 mm

　　-IP 66(IP 65和IP 67选件)

　　-适用于海上应用的chromitAL TCP钝化

　　-内置瞬态抑制模块

　　scancon Type SCH94传感器技术参数：

　　代码：增量式

　　分辨率：1至10,000 ppr(每转脉冲数)

　　电源电压：5V或9-30V

　　电流消耗：最大45 mA (空载)

　　各种输出标准的电源电压和输出规格：

　　TTL：Vsup = 5V +/- 10%Vhigh≥4.3V @ Iout = -16 mA Vlow≤0.5V @ Iout = 16 mA

　　RS422：Vsup = 5V +/- 10%(最小值)差异负载(Zo)：100ΩVdiff ≥2.9V @ Zo = 100ΩVhigh≥3.8V @ Zo = 100ΩVlow≤0.9V @ Zo = 100Ω

　　HTL：Vsup≥9V – 30V Vhigh≥Vsup -1.8V @ Iout = -20mA Vlow≤0.8V @ Iout = 20 mA

　　输出电流：最大30 mA每个输出通道的负载

　　频率响应：最大300 kHz;带TSM的100 kHz
