名称：  SCHMALZ吸盘具体介绍

型号：  PFYN VU1

品牌：  施迈茨

产地：  德国



2.施迈茨SCHMALZ吸盘供应的产品范围包括各种形状，尺寸和材料的吸盘，SCHMALZ为每种应用提供合适的吸盘。SCHMALZ吸盘由弹性体部分和连接接头组成。吸盘分为圆形扁平吸盘，椭圆形扁平吸盘，圆形波纹管吸盘，波纹管扁平吸盘，钣金吸盘等多种类型。

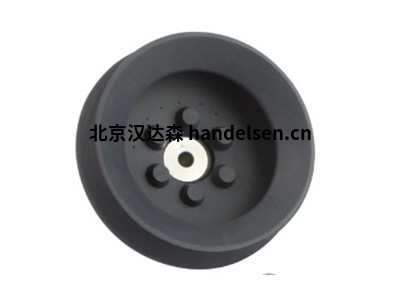

3.施迈茨SCHMALZ吸盘中的圆形扁平吸盘特别适合于处理扁平工件。吸盘由于其扁平的形状和较小的体积可快速而精确地夹紧工件。扁平吸盘PFYN VU1系列适用于多班次操作，周期时间非常短，用于处理油性金属薄板(汽车生产)，纸板和木板。耐温性-40°C至+80°C，短期电阻高达+100°C，极低的磨损，根据DIN 53516大约10-12mm³。吸盘与乳头正连接;即使搬运重物也不会转弯。



圆形扁平吸盘PFYN 15 VU1-72 G1 / 8-AG参数如下：



尺寸



15



吸盘材质



Vulkollan VU1



吸力（-600mbar）



8.5牛



体积



0.5立方厘米



曲线半径（最小值）（凸）



12.5毫米



软管直径（平均）d



4毫米



乳头家庭



N 005



材料硬度[邵氏A]



72 Shore A



重量



6.4克



4.施迈茨SCHMALZ吸盘中的圆形波纹管吸盘特别适合处理不平整和拱形的工件。波纹管吸盘FSGA系列用于处理极其敏感的工件(由于折痕和光滑的密封唇缘，因此具有最佳的减震效果)用于处理表面不平整的工件，例如管道(折叠可最佳适应凹凸表面)。该系列有多种直径和材料，带柔软的锥形密封唇。产品优点：非常适合弯曲或不平坦的工件表面，在工件上放置时的高吸力和最佳阻尼效果，在高加速度值下对水平力具有良好的抵抗力。
