液压螺母 PG9

通过液压高压连接组件

降低成本 – 功能强大 – 可重复使用

PG9的HM的特征在于轴向力由加压产生并且可以保持。

·         单级

·         也用于产生轴向位移力

·         回火后 HM 可保持加压

·         压力介质：油或油脂

·         环形活塞

·         优势

·         在多个点同时引入锁模力

不再需要在几个部分步骤中对多个螺钉进行“交叉拧紧”，因为SCHAAF SSV和HM提供了以完全相同的预紧力同时预紧所有螺钉连接的可能性。这也适用于预紧力的增加。

·         与夹紧路径无关的预紧力引入

与热螺钉拧紧工艺相比，SCHAAF SSV 和 HM 能够产生独立于夹紧路径（e.B）的
预紧力。因此，在预紧力产生过程中，e.B可以消除
各个组件之间的不同安装间隙。每个螺钉都以相同的力
预紧，而不是使用相同的路径！

·         随时控制快

SCHAAF SSV 和 HM 提供了通过控制压力应用随时进行残余预紧力测定的可能性，以便在必要时确定螺钉连接的沉降现象并立即消除它们。

·         普遍适用性

由于设计紧凑，可根据螺纹尺寸更换组件，SCHAAF SSV 也可用于其他螺钉连接。

·         节省时间

                          由于设计紧凑，可根据螺纹尺寸更换组件，SCHAAF SSV 也可用于其他螺钉连接。

HM PG9

·         带短螺栓螺纹的液压预紧力输入

·         轻质结构

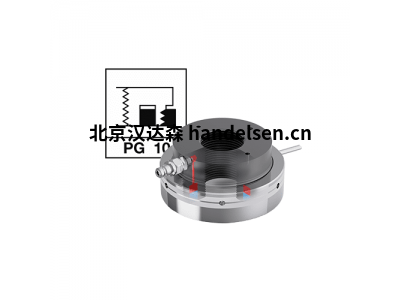

PG10的HM的特点是，环形活塞传递的预紧力通过机械反击来保持，而不会使HM持续加压。

PG11的HM的特点是，阶梯式活塞传递的预紧力通过与压力缸分离的螺母部件保持，而不会使HM持续加压。

PG12的HM的特点是，阶梯式活塞传递的预紧力通过机械计数器保持，而不会使HM持续加压

PG13的HM的特点是，几个HM作为复合材料集成在一个环或类似的环中或类似物上，因此可以同时夹紧多个螺栓螺纹。

区别：
SSV 和 HM

• 在产生预紧力后，可以从螺钉连接中移除螺钉夹紧装置。另一方面，液压螺母保留在螺钉或组件连接上。


• 使用SSV实现的预紧力由机器元件（通常是螺母）保持在螺钉连接中。另一方面，对于HM，预紧力通过HM中的压力或通过机械保险丝（锁定螺母）在没有压力的情况下保持。


• 与连接上剩余的HM相比，使用可拆卸的SSV，可以一个接一个地预加载多个螺钉连接。


• 与螺钉夹紧装置相比，固定液压螺母可在夹紧/松动期间实现更快的转换时间，并更快地确定残余应力。
