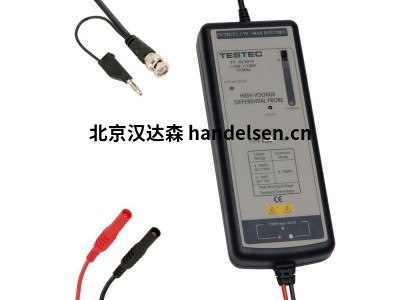

Testec高压差分探头TT-SI 9002
Testec高压差分探头TT-SI 9002
一、Testec产品应用领域
一、Testec产品应用领域
Testec产品主要应用于能源研究所、汽车行业、电动车充电桩测试、高铁、动车及地铁的电力传输测试、高压差分信号测量、电源转换器、逆变器、马达控制、开关电源等行业。
二、Testec探头产品系列：
Testec标准探头
Testec高频探头
Testec高压探头
Testec电流探头
Testec差分探头
三、Testec 9000系列差分探头型号及参数
Testec TT-SI 9001 | 1:10 / 1:100
Testec TT-SI 9002 | 1:20 / 1:200
Testec TT-SI 9071 | 1:10 / 1:100
Testec TT-SI 9101 | 1:10 / 1:100
Testec TT-SI 9110 | 1:100 / 1:1000
Testec TT-SI 9010 | 1:100 / 1:1000
Testec TT-SI 9010A | 1:100 / 1:1000
1、Testec TT-SI 9001 | 1:10 / 1:100
带 宽： 直流至 25 MHz (-3dB)
衰 减 比： x10 / x100
直流精度： ±2%
输入阻抗： 4 兆欧，5.5 pF
上升时间： 14 纳秒
测量类别： 第三类
最大限度振幅： ±7 V（进入 2 kΩ 负载）
抵 消： <±5 mV
噪音（典型）： 0.7 mVrms
源阻抗（典型值）：50 Ω（用于使用 1 MΩ输入系统示波器）
CMRR（典型值）：-86 dB @ 50 Hz，-66 dB @ 20 kHz
输入电压差模： x10 ±70 V（直流 + 峰值交流）或 70 Vrms x100 ±700 V（直流 + 峰值交流）或 700 Vrms
输入电压共模： x10 ±700 V（直流 + 峰值交流）或 700 Vrms x100 ±700 V（直流 + 峰值交流） 或 700 Vrms
输入电压
绝对最大值电压：x10 ±1400 V（直流 + 峰值交流）或 1000 Vrms x100 ±1400 V（直流 + 峰值交流） 或 1000 Vrms
电源要求： 4x AA 电池或电源适配器 6 VDC / 60 mA 或稳压 9 VDC / 40 mA
尺 寸： （长 x 宽 x 高） 170 毫米 x 63 毫米 x 21 毫米
电 缆： BNC 电缆 95 cm
输入引线： 45 cm
重 量： 400 g（包括探头和 PVC 护套）
手动的
订单号： 15101
2、Testec TT-SI 9002 | 1:20 / 1:200
带宽 直流至 25 MHz (-3dB)
衰减比 x20 / x200
直流精度 ±2%
输入阻抗 4 兆欧，5.5 pF
上升时间 14 纳秒
测量类别 第三类
最大限度。振幅 ±7 V（进入 2 kΩ 负载）
抵消 <±5 mV
噪音（典型） 0.7 mVrms
源阻抗（典型值） 50 Ω（用于使用 1 MΩ
输入系统示波器）
CMRR（典型值） -86 dB @ 50 Hz，-66 dB @ 20 kHz
输入电压差模 x20 ±140 V（直流 + 峰值交流） 或 140 Vrms x200 ±1400 V（直流 + 峰值交流） 或 1000 Vrms
输入电压共模 x20 ±1400 V（直流 + 峰值交流）或 1000 Vrms x200 ±1400 V（直流 + 峰值交流）或 1000 Vrms
输入电压
绝对最大值 电压 x20 ±1400 V（直流 + 峰值交流）或 1000 Vrms x200 ±1400 V（直流 + 峰值交流） 或 1000 Vrms
电源要求 4x AA 电池或电源适配器 6 VDC / 60 mA 或稳压 9 VDC / 40 mA
尺寸（长 x 宽 x 高） 170 毫米 x 63 毫米 x 21 毫米
电缆 BNC 电缆 95 cm
输入引线 45 cm
重量 400 g（包括探头和 PVC 护套）
手动的
订单号 15102
3、Testec TT-SI 9071 | 1:10 / 1:100
带 宽： 直流至 70 MHz (-3 dB)
衰 减 比： x10 / x100
直流精度： ±1%
输入阻抗： 4 MΩ，每侧 5.5 pF 接地
上升时间： 5 纳秒
测量类别： 第三类
最大限度振幅： ±7 V（进入 < 5 kΩ 负载）
抵 消： <±5 mV
噪音（典型）： 2 mVrms
源阻抗（典型值）：50 Ω（用于使用 1 MΩ输入系统示波器）
CMRR（典型值）：-80 dB @ 50 Hz，-60 dB @ 20 kHz -46 dB @ 1 MHz，-40 dB @ 10 MHz
输入电压差模： x10 ±70 V（直流 + 峰值交流）或 70 Vrms x100 ±700 V（直流 + 峰值交流）或 700 Vrms
输入电压共模： x10 ±700 V（直流 + 峰值交流）或 700 Vrms x100 ±700 V（直流 + 峰值交流）或 700 Vrms
输入电压
绝对最大值电压：x10 ±1400 V（直流 + 峰值交流）或 1000 Vrms x100 ±1400 V（直流 + 峰值交流）或 1000 Vrms
电源要求： 4x AA 电池或电源适配器 6 VDC / 100 mA 或稳压 9 VDC / 70 mA
尺寸： （长 x 宽 x 高）170 毫米 x 63 毫米 x 21 毫米
电缆： BNC 电缆 95 cm
输入引线： 45 cm
重量： 400 g（包括探头和 PVC 护套）
手动的
订单号： 15125
Testec高压差分探头TT-SI 9002
