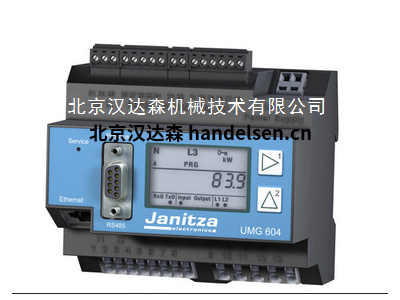

UMG604在线式电能质量分析仪是特别适用于需要按照电能质量标准（如EN50160）进行电能质量监测和分析的场合。

UMG604具有4个通道电压输入和4个通道的电流输入，可以从 40-70Hz (15-440Hz) 的电网中采集电压电流的真有效值(RMS值)并数字化输出。内嵌的数字信号处理器从采样值中计算出相关的电能参数，三相系统中额定电压可被定义为相电压或线电压，并作为谐波、瞬态、事件记录或者闪变测量的参考电压。

    UMG604提供丰富的通讯接口，如RS485,以太网等，同时支持各种通讯协议，如 Modbus, Profibus, Ethernet (TCP/IP), BACnet, http, FTP, SMTP, SNTP, DNS 等等，这样UMG604就可以方便快速地接入并集成到现有的控制系统网络。

UMG604具有嵌入式网络服务器功能，所以用户可以随时随地地通过普通网络浏览器（如IE,Firefox等）访问UMG604,并实时地掌握系统运行的信息。

应用场合

通过以太网网关功能管理从站测点连续监测电能质量，根据EN50160等电能质量标准分析电网的电气故障问题监测配电网络的电能质量参数，根据 EN/IEC 61000-4-7, 4-15, 4-30标准生成基于 EN 50160 电能质量标准的分析报告远程控制：如限值报警等作为PLC或楼宇自控系统的电能参数传感器

主要特性

基于IEC 61000-4-30标准的电能质量测量方法

A级测量方法

谐波测量：1~63次 傅里叶分析（相电压、线电压电流、有功功率（供给/消耗）和无功功率（感性/容性））

测量谐波和间谐波 (相电压、线电压和电流)

基于EN50160电能质量标准，通过配套的Gridvis编程和分析软件分析和评估电能质量

闪变测量，基于 DIN EN 61000-4-15 标准

适用 IT 和 TT 配网 (300V CATIII)

4个电压和4个电流的独立测量通道

连续测量率： 20kHz

  在一个采样周期（200ms）记录超过2000个以上的测量数据记录超过 >50μs 的瞬态事件，并可同时保存超过16,000 采样点

数据存储和事件记录 (128MB 闪存)

2 个数字输入和2 个数字输出

Profibus DP/V0 和 RS 485 (Modbus RTU, Modbus-主站, 选件 BACnet)

以太网接口 (网络服务器, E-Mail, 选件 BACnet)使用 Jasic 语言进行用户自定义应用编程

UMG604电能表有一下几种订货型号：

电能质量分析仪    UMG604E    订货号52.16.002

    电能质量分析仪    UMG604E    （ 订货号52.16.012）电源电压 50-110V AC, 50-155V DC

    电能质量分析仪    UMG604EP    （订货号52.16.201）电源电压95-240V AC, 135-340V DC

    电能质量分析仪    UMG604E    （ 订货号52.16.202）电源电压95-240V AC, 135-340V DC

JANITZA    电能质量分析仪    UMG605    订货号：52.16.027

主要特点有:
接线方式IT和TN
带背光的LCD显示器

7 个电能表L1，L2，L3和累计

测量真正的有效值（TRMS）
电压、电流连续采样速度21.3 kHz或25.6 kHz，高达40次的谐波分析

8个费率
测量精度高，有效的计量精度：0.5；电压/电流精度为0.2％，高可靠性和长寿命
包括功能强大的GridVis软件

 紧凑型特别适用在狭小的空间内。

即使空间有限,但浅小的安装距离使得装置容易被整合,例如在子配电盘内。

因此安装与接线的成本会因有助于用户建置而大幅降低。

 除了大量的电力测量参数之外,此创新的测量装置也提供多种额外附加功能，如高至40次的谐波测量。

21.3kHz的连续采样,实现高分辨率下的测量参数监测,并且对错误分析和电力质量监控提供了有效率的能源管理工具
