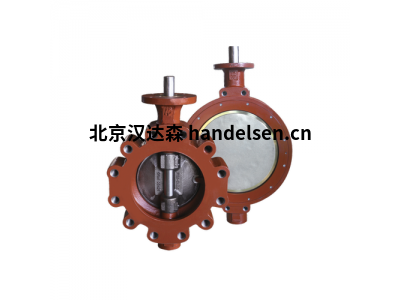

Emerson截止阀 蝶阀梯形模型密封蝶阀

ParaSeal系列提供经过验证的襟翼盘，轴和座环组合，用于高压和高流量应用

特性

• 提供中间法兰、法兰和双法兰设计。
• 一体式外壳，总长度对应。ISO 5752 系列 20 （DIN 3202 K1）。
• 适用于高真空和高达 25 bar 的压力，采用密集封盖
• 现场可更换的座圈将外壳和翻板轴与流动介质隔离开来。
• 阀座环设计，外壳内带有后导轨，确保在安装在两个法兰之间或作为最终接头时，在全公称压力下紧密闭合。
• 也适用于安装在法兰和光滑法兰之间
• 集成在座圈两侧的O形圈会产生额外的法兰压力，无需法兰密封件。
• 透镜形、流线型襟翼盘显著有助于提高流速。
• 通过楔形轴、方头或钥匙连接盘/轴
• 干燥翻板轴未受输送介质的影响
• PTFE涂层轴承可减少轴承摩擦。
• 头部法兰相应。ISO 5211.

规格

认证

DVWG， PED

管道连接

法兰、法兰、中间法兰导轨

应用

海水淡化、配水、冷却装置、工厂平衡、水处理

外壳设计

短设计

材料

三元乙丙橡胶，双相，球墨铸铁，铸铁，碳钢，丁腈橡胶，青铜，316L不锈钢，316不锈钢，304不锈钢，铝青铜

工作温度

小于 200 °C

压缩

ASME， PN

过程连接类型

125 级 FF，150 级射频，PN 16，PN 25，150 级 FF

阀座/密封件类型

弹性的

密封等级

无泄漏

大小

周莉 QQ：2668476640   手机：13390167995 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

6“/DN 150， 4”/DN 100， 3“/DN 80， 24”/DN 600， 2-1/2“/DN 65， 20”/DN 500， 2“/DN 50， 18”/DN 450， 16“/DN 400， 14”/DN 350， 12“/DN 300

标称宽度标准

NPS， DN

阀门类型

蝶阀

媒体

空气、惰性气体、水

襟翼轴

O型圈
