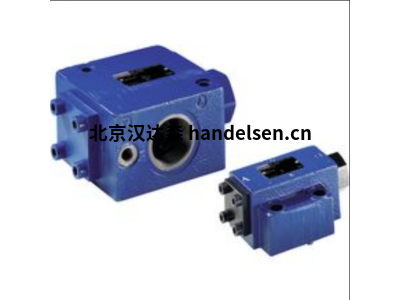

德国Bosch Rexroth液压解锁止回阀

SV 10...32

§ 公称通径 10 ...32

§ 设备系列 4X

§ 最大工作压力 315 bar

§ 最大容积流量 550 升/分钟

§ 用于面板结构

§ 连接位置符合 ISO 5781-06-07-0-00 （NG10）、ISO 5781-08-10-0-00 （NG20）、ISO 5781-10-13-0-00 （NG32）

§ 对于螺纹连接

§ 用于从消费者连接无泄漏地阻止

§ 内税石油回收

§ 带预开式版本，带缓冲放松，可选

§ 不同的开启压力，可选

§ 可单独提供止回阀安装套件

§ 防腐蚀设计

SV 型截止阀是一种可解锁的止回阀，用于板结构或螺纹连接。它用于无泄漏地阻止消费者连接，即使在较长的停机时间内也是如此。

基本上，阀门由壳体（1），阀座锥（2），压缩弹簧（3），控制滑块（4）和可选的前开口作为球座阀（5）组成。

座阀可以在没有外部控制压力的情况下沿A到B的方向流过。在相反的方向上，座阀在液压上锁紧。

条件： p_一个 > p_B+ 开启压力（压缩弹簧）。

端口 X 处具有足够高的控制压力，可将控制滑块 （4） 移向球座阀 （5）（型号“A”），并将座锥 （2） 推出阀座。这实现了双向的自由体积流动（主动保持打开）。

周莉 QQ：2668476640   手机：13021972807 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

型号选项：

SV 20 GB1-4X/V/12

SV10GA1-4X/J3

SV10GA1-4X/

SV10GA1-4X//12

SV10GA2-4X/

SV10GA2-4X//12

SV10GA3-4X//12

SV10GB1-4X/
