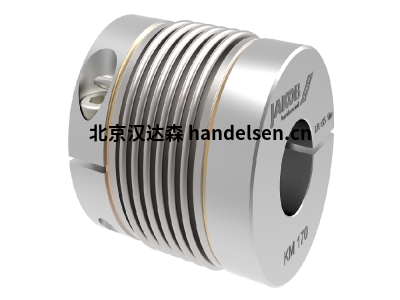

JAKOB Antriebstechnik KM系列金属波纹管联轴器
JAKOB Antriebstechnik KM系列金属波纹管联轴器
JAKOB Antriebstechnik是生产旋转变压器测量齿轮和带滑键连接的简单波纹管联轴器的制造商。
JAKOB Antriebstechnik金属波纹管联轴器特性：
• 扭矩高达 50,000 Nm
• 高扭转刚度
• 温度高达 350°C
• 高速
• 可选不锈钢设计
JAKOB Antriebstechnik KM系列金属波纹管联轴器特征
• 易于安装 两侧易于夹紧的轮毂
• 6 轴波纹管 - 具有成本效益的标准
• 扭矩范围：20 - 1,300 Nm
• 轴直径：8 - 85 mm
JAKOB Antriebstechnik KM20/81金属波纹管联轴器技术规格：
额定扭矩：20 Nm
扭矩：40 Nm
扭转刚度：5.2 Nm/arcmin
转动惯量：0.17 10 kgm²
轴向轴偏差：± 0.8 mm
横向轴偏移：0.25 mm
轴向弹簧刚度：51 N/mm
横向弹簧刚度：190 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度： 14,000 rpm
D1/2 zui小/zui大 = Ø8 / Ø32mm
质量：约 0.37 公斤
材料设计：
波纹管：不锈钢 1.4571
花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KM 20金属波纹管联轴器技术规格：
额定扭矩：20 Nm
zui大扭矩：40 Nm
扭转刚度：5.2 Nm/arcmin
转动惯量：0.14 10 kgm²
zui大轴向轴偏差：± 0.8 mm
zui大横向轴偏移：0.25 mm
轴向弹簧刚度：51 N/mm
横向弹簧刚度：190 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø8 / Ø32mm
质量：约 0.3 公斤
材料设计：波纹管：不锈钢 1.4571
花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KM 35/81金属波纹管联轴器技术规格：
额定扭矩：35 Nm
zui大扭矩：70 Nm
扭转刚度：5.8 Nm/arcmin
转动惯量：0.17 10 kgm²
zui大轴向轴偏差：± 0.8 mm
zui大横向轴偏移：0.25 mm
轴向弹簧刚度：51 N/mm
横向弹簧刚度：190 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
质量：约 0.37 公斤
材料设计：波纹管：不锈钢 1.4571,花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KM 35金属波纹管联轴器技术规格：
额定扭矩：35 Nm
zui大扭矩：70 Nm
扭转刚度：5.8 Nm/arcmin
转动惯量：0.14 10 kgm²
zui大轴向轴偏差：± 0.8 mm
zui大横向轴偏移：0.25 mm
轴向弹簧刚度：51 N/mm
横向弹簧刚度：190 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
质量：约 0.3 公斤
材料设计：波纹管：不锈钢 1.4571,花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KM 60/87金属波纹管联轴器技术规格：
额定扭矩：60 Nm
zui大扭矩：120 Nm
扭转刚度：8.7 Nm/arcmin
转动惯量：0.31 10 kgm²
zui大轴向轴偏差：± 0.9 mm
zui大横向轴偏移：0.3 mm
轴向弹簧刚度：49 N/mm
横向弹簧刚度：260 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
质量：约 0.51 公斤
材料设计：波纹管：不锈钢 1.4571,花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KM 60金属波纹管联轴器技术规格：
额定扭矩：60 Nm
zui大扭矩：120 Nm
扭转刚度：8.7 Nm/arcmin
转动惯量：0.29 10 kgm²
zui大轴向轴偏差：± 0.9 mm
zui大横向轴偏移：0.3 mm
轴向弹簧刚度：49 N/mm
横向弹簧刚度：260 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
质量：约 0.5 公斤
材料设计：波纹管：不锈钢 1.4571,花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB Antriebstechnik KM系列金属波纹管联轴器特征型号：
JAKOB Antriebstechnik KM 20 / 81
JAKOB Antriebstechnik KM 20
JAKOB Antriebstechnik KM 35/81
JAKOB Antriebstechnik KM 35
JAKOB Antriebstechnik KM 60/87
JAKOB Antriebstechnik KM 60
JAKOB Antriebstechnik KM 80 / 102
JAKOB Antriebstechnik KM 80
JAKOB Antriebstechnik KM 170 / 104
JAKOB Antriebstechnik KM 170
JAKOB Antriebstechnik KM 270 / 106
JAKOB Antriebstechnik KM 270
JAKOB Antriebstechnik KM 400 / 112
JAKOB Antriebstechnik KM 400
JAKOB Antriebstechnik KM 600
JAKOB Antriebstechnik KM 900
JAKOB Antriebstechnik KM 1300
JAKOB Antriebstechnik KM系列金属波纹管联轴器
