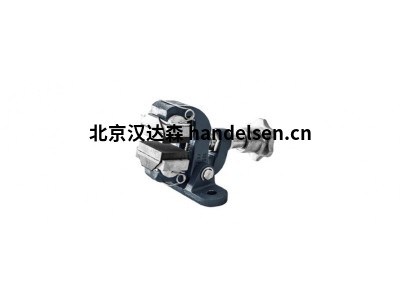

德国制动器rietschoten机械刹车

rietschoten手动型号 R&H 100.098.01 制动力高达 880 N

尺寸（mm）：轴向~135；径向 ~ 240 质量 (kg): 3.3

项目 组件 数量 零件编号

1 制动杆（推进器） 1 10517

2 刹车手柄 1 10518

3 承载椅 1 10519

4 枢轴销 1 10292

5 制动蹄 2 10520

6 鞋保持弹簧 2 10521

7 拉力弹簧 1 10522

8 锁紧环 2 10313

9 刹车片 2 10775

10 固定弹簧 2 10268

11 六角螺母 2 10319

12 星形旋钮 1 10943

13 制动弹簧 1 10607

14 布什 1 10608

15 压力螺栓 1 10609

16 个执行器，完整 1 10605

rietschoten机械驱动型号 R&H 100.099.01 制动力高达 1,650 N

尺寸（mm）：轴向~195；径向 ~ 210 质量 (kg): 3.7

项目 组件 数量 零件编号

1 刹车片 2 10775

2 固定弹簧 2 10268

3 刹车手柄 1 10518

4 制动杆（执行器） 1 10517

5 承载椅 1 10519

6 执行器 1 10142

rietschoten手动型号 R&H 200.096.01 制动力高达 5,000 N

尺寸（mm）：轴向～285；径向 ~ 290 质量 (kg): 9.3

项目 组件 数量 零件编号

1 刹车片 2 10775

2 固定弹簧 2 10268

3 鞋固定弹簧 2 10273

4 张力弹簧 2 10521

5 锚板 1 10942

6 张力弹簧 1 10270

7 执行器 1 11535

8 锁紧环 1 11321

rietschoten手动R&H 350.090.01 型

制动力高达 26,500 N

尺寸（mm）：轴向～435；径向 ~ 532 质量（kg）：55.5
