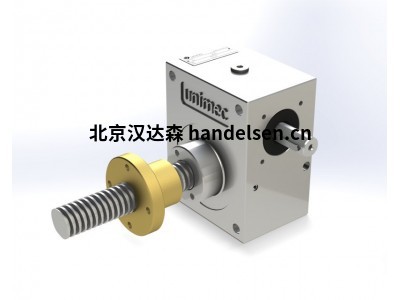

原厂意大利UNIMEC梯形螺旋千斤顶
原厂意大利UNIMEC梯形螺旋千斤顶
UNIMEC梯形螺旋千斤顶产品详细介绍：
易用性和高可靠性使UNIMEC梯形螺旋千斤顶适用于多种用途。它们可以用来提升、拉动、移动或对齐任何类型的负载，具有同步性，这是其他处理方法难以实现的。UNIMEC梯形螺旋千斤顶是绝对不可逆的，也就是说，它们可以在不需要任何制动器或其他锁定系统的情况下支撑其施加的载荷。
螺旋千斤顶可以单独使用或成组使用，与轴、接头和/或伞齿轮箱正确连接。它们可以由不同的马达驱动：电动马达，交流电或直流电，以及液压或气动马达。也可以手动或与任何其他类型的变速器一起驱动。除下页所示型号外，UNIMEC还可以生产定制设计的螺旋千斤顶，以满足所有要求。
UNIMEC梯形螺旋千斤顶采用创新技术设计和制造，以提供符合传输设备*先进水平的产品。*高的质量和37年的经验能够满足*苛刻和复杂的要求。外表面完全经过机械加工，零件装配时要特别小心，以便能够使用支架、法兰、销或项目可能需要的任何其他部件。在整个生产线中使用双导轨，即使在*艰苦的操作条件下也能提供非常好的运行效率。
特殊的密封系统使内齿轮能够在一个润滑油槽中工作，这保证了内齿轮的长期使用寿命。
| 曹雪莉 QQ：2850590587 手机： 15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
1、梯形螺旋千斤顶 size 183
钙基润滑脂 60克
一般特征
工作温度[摄氏度] -10摄氏度/80摄氏度
静载荷（牵引或压缩） 10千牛
动载荷（牵引或压缩） 5千牛
*大输入速度 1800转/分
主齿轮箱重量 1.8千克
梯形螺杆重量 1.6千克/米
*大负载下的防转扭矩 7牛米
*大容许静态横向荷载 0牛顿
中心到中心直径 30毫米
蜗杆*大径向载荷 100牛顿
标准工作条件 25°C-服务10%
具体特征 名义比率
实际比率 五分之一
每蜗杆转数的平移 0.6毫米 0.15毫米
效率 29% 24%
启动效率 20% 17%
**大线速度 1080个 270个
**大负载扭矩 1.7纳米 0.6纳米
蜗杆*大扭矩 23牛米 23牛米
无负载转矩 0.1纳米 0.08牛米
欧拉定律（安全系数=2；动态压缩荷载）
极限载荷1（红色）-2（蓝色）-3（绿色）
C=荷载[kN]
L=梯形螺钉总长度[mm]
2、梯形螺旋千斤顶Size 204
一般特征
工作温度[摄氏度] -10摄氏度/80摄氏度
静载荷（牵引或压缩） 15千牛
动载荷（牵引或压缩） 10千牛
*大输入速度 1800转/分
主齿轮箱重量 6千克
梯形螺杆重量 2.2千克/米
*大负载下的防转扭矩 17牛米
*大容许静态横向荷载 0牛顿
中心到中心直径 30毫米
蜗杆*大径向载荷 220牛顿
标准工作条件 25°C-服务10%
具体特征
每蜗杆转数的平移 0842毫米 0.38毫米 0.13毫米
效率 31% 28% 20%
启动效率 22% 19% 14%
*大线速度 1440 720 240
*大负载扭矩 4.2纳米 2.3纳米 1.1纳米
蜗杆*大扭矩 54牛米 54牛米 42牛米
无负载转矩 0.25纳米 0.2纳米 0.15纳米
3、梯形螺旋千斤顶Size 306
工作温度[摄氏度] -10摄氏度/80摄氏度
静载荷（牵引或压缩） 40千牛
动载荷（牵引或压缩） 25千牛
*大输入速度 1800转/分
主齿轮箱重量 10千克
梯形螺杆重量 5千克/米
*大负载下的防转扭矩 63牛米
*大容许静态横向荷载 0牛顿
中心到中心直径 50毫米
蜗杆*大径向载荷 450牛顿
标准工作条件
每蜗杆转数的平移 1.26毫米 0.62毫米 0.2毫米
效率 30% 26% 18%
启动效率 21% 18% 13%
*大线速度 2160个 1080个 360度
*大负载扭矩 16牛米 9.3纳米 4.4纳米
蜗杆*大扭矩 69牛米 154纳米 183纳米
无负载转矩 0.4纳米 0.3纳米 0.25纳米
欧拉定律（安全系数=2；动态压缩荷载）
极限载荷1（红色）-2（蓝色）-3（绿色）
C=荷载[kN]
L=梯形螺钉总长度[mm]
4、梯形螺旋千斤顶Size 14014
工作温度[°C] -10°C/80°C
静载荷（牵引或压缩） 1200千牛
动载荷（牵引或压缩） 800千牛
*大输入速度 1800转/分
主齿轮箱重量 550公斤
梯形螺钉重量 110千克/米
*大负载时的抗旋转扭矩 8100牛米
*大容许静态横向荷载 20千牛
中心直径 200毫米
蜗杆*大径向载荷 3千牛
标准工作条件 25°C-servizio 10%
