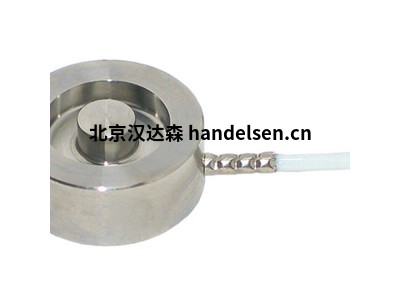

德国burster压缩称重传感器8524用于测量行业使用

burster8524

精密拉伸和压缩称重传感器

紧凑、简单、普遍适用、易于集成到现有结构中，用于静态、准静态和动态拉伸和压缩力，不锈钢，过载停止（选项）

burster8524特征

测量范围从 0 ... 500 N 到 0 ... 200 kN

相对非线性：≤ ±0.1 % FS

输出信号 1.5 mV/V，标准化

用途广泛，通用

保护类型符合。EN 60529 IP67 测量范围 ≥ 0 ... 20 kN

电缆适用于拖链和高柔韧性

爆破器 TEDS 可选

burster8524产品数据

模型 8524

测量范围

0 … 500 N

0 … 1 kN

0 … 2 kN

0 … 5 kN

0 … 10 kN

0 … 20 kN

0 … 50 kN

0 … 100 kN

0 … 200 kN

burster8524力的方向 拉伸和压缩

标准化 是的

信号输出 1.5 毫伏/伏

防护等级

IP65 测量范围 ≤ 0 ... 10 kN

IP67 测量范围 ≥ 0 ... 20 kN

burster8524选项

拉板 选项

加载介绍按钮 选项

工作温度范围 -30 ... +80 °C

具体特点

输出信号 1.5 mV/V，标准化

用途广泛，通用

保护类型符合。EN 60529 IP67 测量范围 ≥ 0 ... 20 kN

相对非线性：0.1 % FS

电缆适用于拖链和高柔韧性

爆破器 TEDS 可选

burster8524 精密拉伸和压缩称重传感器是一种多功能传感器，可在各种应用中进行高精度载荷测量。将称重传感器安装在平坦、坚硬和抛光的接触表面上，可实现最佳测量质量。此要求不适用于高达 0 ... 2 kN 的小测量范围，因为三个刀口轴承可确保传感器牢固就位。低于额定负载 5% 的偏心力、弯矩和扭矩不会影响传感器的测量质量。我们的“称重传感器”手册解释了如何设计机械系统外的寄生负载。

外法兰上的通孔用于将 burster8524 传感器固定到系统结构上。负载通过中央盲螺纹孔或可选地通过负载按钮施加。或者，如果需要，可以将拉板甚至杆端轴承连接到传感器上，以同样容易地测量纯拉伸载荷，例如在鲍登电缆或链条中。8524 传感器设计用于测量静态、准静态和动态压缩和/或拉伸载荷。

burster8524传感器内部是一个弹性膜，在其上施加应变计，连接成一个完整的惠斯通电桥。如果向传感器施加拉伸或压缩负载，则测量电桥的欧姆电阻会发生变化，并使输出信号与以 mV/V 为单位的测量负载成比例。

德国burster压缩称重传感器8524用于测量行业使用
