德国burster8438 微型环形称重传感器用于机床行业使用

一、burster8438介绍

要测量的力必须沿相反方向轴向和垂直于传感器内外带的整个表面引入。通过在全桥电路中连接在一起的应变计将作用力转换为电输出信号。

为达到精度，传感器的底座应放置在光滑的水平表面上，硬化到至少 ≥ 58 HRC 并具有足够的尺寸。焊接到表面的底盖对传感器元件具有稳定作用。无论如何都必须避免侧向力，因为它们会扭曲测量结果。传感器电缆的张力和弯曲消除应在机器侧进行。

二、burster8438微型环形称重传感器

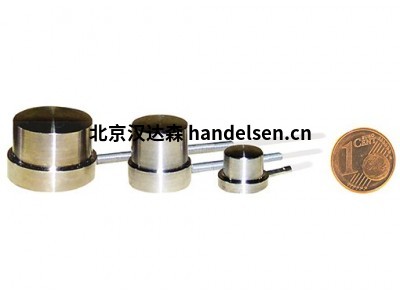

紧凑，平盘设计，小直径，低整体高度，完全焊接的主体，中心间隙孔，不锈钢

burster8438特征

测量范围从 0 ... 100 N 到 0 ... 200 kN

全孔中心

平盘设计

由不锈钢制成

完全焊接的传感器主体

可实现标称特征值标准化

爆破器 TEDS 可选

burster8438产品数据

模型 8438

burster8438测量范围

0 … 100 N

0 … 200 N

0 … 500 N

0 … 1 kN

0 … 2 kN

0 … 5 kN

0 … 10 kN

0 … 20 kN

0 … 50 kN

0 … 100 kN

0 … 200 kN

力的方向 拉伸和压缩

标准化 选项

信号输出

1.5 mV/V

2 mV/V

，取决于测量范围

防护等级 IP54 / IP65

过载保护 不

拉板 不

加载介绍按钮 不

工作温度范围 0 ... +85 °C

burster8438具体特点

防护等级 IP65，测量范围 ≥ 0 … 100 kN

全孔中心

平盘设计

由不锈钢制成

完全焊接的传感器主体

爆破器 TEDS 可选
