一、BTSR-SMART MATRIX 64H & IS4F HTS是BTSR专门为高级生产控制开发的方案，用于生产男/女袜、无缝纺织、医疗用品（内衣、束身衣、医疗压力袜等）的中小直径的圆纬机。

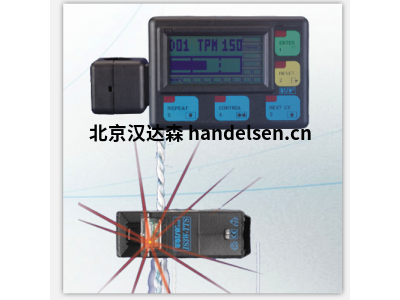

本系统由SMART MATRIX 64H控制/编程和控制终端组成，搭配IS4F HTS型感应器，通过独立的多接口缆线连接。

主要优势

IS4F HTS是BTSR在电子设计和感应器开发中的*新产品。IS4F HTS采用BTSR二维闭合环技术方案，能够完*控制纱线移动，无需使用入口导线配件。凭借复杂的BTSR控制技术，IS4F HTS感应器能够侦测移动中纱线的图像，绝对精准的指示纱线的有效运动或停止。IS4F HTS感应器可全面编程，便于适应任何纱线应用类型的控制需要，具有可编程功能，包括控制参数、感应器灵敏度和延迟时间等。创新的软件界面不受光线影响。

安装这一高科技方案能够将废料减少80%，此外，根据生产选择不同，可以*大的降低断针率和停机率，快速实现投资回收。

曹雪莉 QQ：2850590587   手机： 15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk5@handelsen.cn

SMART MATRIX 6H设备配有高级控制数据编程功能和便捷的使用报告功能。终端SMART MATRIX 64H能够自动学习纺织机所用纱线的顺序，侦测生产过程中出现的任何类型的错误（断线或缺线、纱线没有切割或使用错误、穿线或纱线提取错误）。凭借创新的感应器管理系统和多连接缆线的使用，SMART MATRIX 64H和IS4F HTS系统不需要复杂的布线，且安装时间短。

AST防脱丝装置

AST是选配专*电子装置，能够为生产带来显著优势，能够在不停止纺织机的条件下补偿大部分脱丝和过高的纱线张力，避免加工缺陷以及纺织机的不必要停机。

应用

主要工业领域

织袜

针织

医疗

主要应用工艺：

织袜圆纬机（男/女袜、医疗产品）

无缝针织圆纬机

定制特殊应用

二、BTSR  SMART MATRIX WARP和IS3F/485-TS7是BTSR专为纺织准备工艺（整经机、放线架等）的高级生产控制开发的方案，该类工艺在整个加工循环过程中需要连续使用大量纱线，用于不同的应用领域（轮胎帘线、牛仔布、地毯等）。

本系统由SMART MATRIX WARP控制/编程和控制终端组成，可以与IS3F/485纱线控制感应器结合，用于控制纱线在单个位置的正确滑动，或者与TS7张力感应器结合，还可以精准测量每一根受控纱线的张力。

IS3F/485感应器

IS3F /485电子感应器能够测量并控制移动中受控纱线的图像变化，绝对准确的指示纱线的相对移动状况或停止。该装置不受环境影响，完全可编程，且在简单调整后能够控制任何类型的纱线，没有支数/类型限制。

凭借SENSOR IN-SENSOR OUT双重连接器，可以快速而安全的实现感应器的多重连接。

TS7感应器

SMART MATRIX WARP除了能够连接TS7控制装置之外，还可连接智能感应器，实时测量线匝中纱线的张力，如果出现异常，立刻停止机器各部分，或激活外部装置（例如切刀），自动报告停机之前干预的感应器。

TS7装置完全可编程，轻松适应任何类型纱线/应用的张力控制，凭借创新的专*技术（Tension Smart Scanning Sensor)，无需复杂的布线，且安装时间短。

此外，TS7为参数化装置，因此可以自由设定张力错误百分比和异常状况持续时间，轻松适应真实情况下的质量控制需要。
