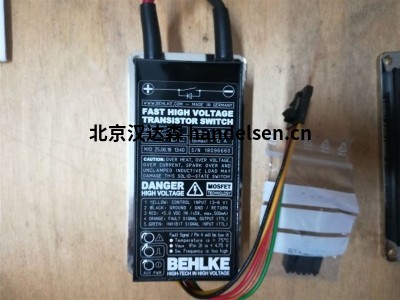

Behlke新型快速高压方波脉冲发生器HTS 41-26-C



带有LED指示灯的新型超小型MOSFET Q开关驱动器。具有频率和温度监测功能。热触发器。高度可靠。开关行为广泛独立于温度-无雪崩技术！从0V到最大电压的操作。恢复时间非常短。上升时间5到7纳秒。与可选陶瓷散热器连接时，频率高达100 kHz。尺寸为64 x 30 x 18毫米（2.5 x 1.18 x 0.7英寸）。型号：FQD 80-02-C、FQD 60-03-C、FQD 50-02-C、FQD 40-03-C



采用LC2低电容技术，具有100或200安培峰值电流的新型快速150 kV推挽高压开关。可提供法兰或管状壳体。具有智能电路的可更换控制单元，操作简单可靠。监控开关和驱动器温度、辅助电压、控制频率和脉冲宽度。TTL兼容控制输入和禁止输入。防短路故障输出。运行状态和脉冲指示的LED指示灯。型号：HTS 1501-10-GSM、HTS 1501-20-GSM

 Behlke开关型号：

Behlke HTS 50-12-F

Behlke HTS 20-32-F

Behlke HTS 50-16-F


采用LC2低电容技术，具有100或200安培峰值电流的新型极快65 kV推挽高压开关。可提供法兰或管状壳体。具有智能电路的可更换控制单元，操作简单可靠。监控开关和驱动器温度、辅助电压、控制频率和脉冲宽度。TTL兼容控制输入和禁止输入。防短路故障输出。运行状态和脉冲指示的LED指示灯。型号：HTS 651-10-GSM、HTS 651-20-GSM



新型快速单高压开关，适用于高达150 kV的100或200安培峰值。LC2低电容技术中的电流。可提供法兰或管状壳体。具有智能电路的可更换控制单元，操作简单可靠。监控开关和驱动器温度、辅助电压、控制频率和脉冲宽度。TTL兼容控制输入和禁止输入。防短路故障输出。运行状态和脉冲指示的LED指示灯。

 Behlke开关型号：

Behlke HTS 60-16-F

Behlke HTS 80-07-F

Behlke HTS 40-32-F

型号：HTS 1501-20-LC2、HTS 1501-10-LC2、HTS 1001-20-LC2、HTS 1001-10-LC2



用于TOF和类似应用的新型双极交流推挽高压开关。用于正负电压，而不改变开关极性。电压范围为+/-3至+/-30 kV。峰值电流从15安培到260安培。上升和下降时间小于10纳秒。型号示例：HTS 151-03-AC-GSM

新的高温超导紧凑型系列。小型化MOSFET高压开关模块79 x 38 x 17 mm（LxWxH），作为电压为3至12 kV的单推挽和交流开关。根据要求，最高可达24 kV。峰值电流为15至260安培（取决于电压）。接通电阻降至0.2欧姆（取决于型号）。上升和下降时间从5到10纳秒（取决于型号）。脉冲宽度40纳秒到无穷大。智能控制电路采用先进的EMC滤波器，操作简单可靠。监控开关和驱动器温度、辅助电压、控制频率和脉冲宽度。TTL兼容控制和抑制输入。故障输出。用于脉冲和状态指示的LED指示灯。用于紧凑型科学仪器和簧片继电器的更换。型号示例：HTS 41-26-C、HTS 121-01-C、HTS 61-01-AC-C、HTS 61-01-GSM-C
