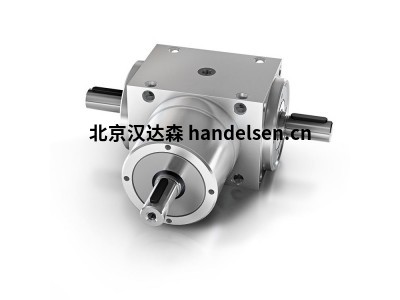

GRAESSNER PowerGear Miniature微型螺旋锥齿轮箱
GRAESSNER PowerGear Miniature微型螺旋锥齿轮箱
PowerGear Miniature微型螺旋锥齿轮箱特征
微型齿轮可实现zui大精度
低背隙和高传动精度
表面硬化锥齿轮齿系统
摩擦锁定轴和锥齿轮配合
通过 98% 的高效率实现节能
极轻的铝制外壳
通过合成润滑脂免维护
PowerGear Miniature微型螺旋锥齿轮箱技术数据
额定扭矩 i=1:1 T2N Nm 3.5 5 16
zui大加速扭矩 zui大加速度 c T2B Nm 5 7.5 25
紧急停止扭矩 d T2Not Nm 7 10 32
额定扭矩 i=1.5:1 T2N Nm 2.2 3.2 11
zui大加速扭矩 zui大加速度 c T2B Nm 3.3 4.8 16.5
紧急停止扭矩 d T2Not Nm 4.4 6.4 22
额定扭矩 i=2:1 T2N Nm 2.3 8.5
zui大加速扭矩 zui大加速度 c T2B Nm 3.5 13
紧急停止扭矩 d T2Not Nm 4.6 17
额定扭矩 i=3:1 T2N Nm 1.5 6.5
zui大加速扭矩 zui大加速度 c T2B Nm 2 10
急停扭矩 d T2Not Nm 3 13
额定扭矩 i=4:1 T2N Nm 1.3 5
zui大加速扭矩 zui大加速度 c T2B Nm 2 7.5
急停扭矩 d T2Not Nm 2.6 10
驱动器的zui大速度 zui大输入速度 e i= 1:1 n1max min-1 7500 7500 7500
输出侧的扭转侧隙 f nom 标准 jt arcmin ≤ 18 ≤ 18 ≤ 18
许用径向力 许用径向载荷 g F1Rmax N 120 160 320
F2Rmax N 150 200 400
许用轴向力 许用轴向载荷 g F1Amax N 60 80 160
F2A zui大 N 75 100 200
满载效率 最大负载效率 Ș % > 98 > 98 > 98
1500 rpm 时的运行噪音，部分负载
1500 rpm 时的运行噪音，部分负载 LpA db(A) ≤ 70 ≤ 70 ≤ 70
GRAESSNER PowerGear Miniature微型螺旋锥齿轮箱
