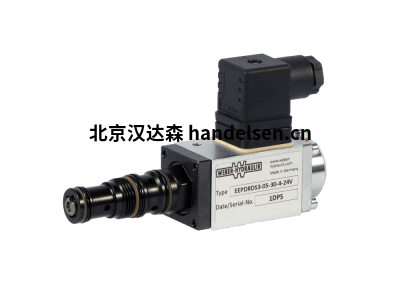

WEBER-HYDRAULIK EPDRD3-05比例压力控制阀

WEBER-HYDRAULIK EPDRD3-05比例压力控制阀

  WEBER-HYDRAULIK三通比例压力控制阀 EPDRD3 尺寸 05，是一种采用滑阀设计的直动式阀。消耗压力可根据螺线管电流按比例调节。由于其小的漏油值和低最低压力，它适用于低损耗液压系统，例如记忆、夹紧或制动系统、先导功能或静态加载系统。



  WEBER-HYDRAULIK直动式三通比例压力控制阀 EPDRD3-05 将入口压力降低到较低的压力。油继续从端口 2 (P) 流向 1 (A)，直到达到设定压力，然后阀门关闭。当用户压力下降时，阀门再次从 2 (P) 打开到 1 (A)。如果用电器侧超过设定压力，则激活阀门的泄压功能（三通功能）。然后油将从端口 1 (A) 流向 3 (T)，直到达到设定压力。

WEBER-HYDRAULIK EPDRD3-05阀也可用作二通比例减压阀（在咨询 WEBER-HYDRAULIK ValveTech 之后）。但是，第三个端口 (T) 可能不会关闭。为了达到分辨率，有许多可用的压力范围。该阀门具有快速、准确和低振动的响应。EPDRD3-05在大约 0.3 bar 时，可调节的小静态低压力。WEBER-HYDRAULIK EPDRD3-05阀门还提供各种夹层式或直列式阀体和安装板。



WEBER-HYDRAULIK EPDRD3-05比例压力控制阀特点

阀芯设计的三通比例压力控制阀

工作压力：315 bar

用于腔 T-11A 或 C-10-3 的滑入阀

低振动

免维护



WEBER-HYDRAULIK EPDRD3-05比例压力控制阀技术规格

流量：12升/分钟

尺寸：C-10-3(7/8-14 UNF)、NG 6、T-11A(M20x1,5)

电插头：AMP Junior Timer,DIN EN 175301-803A型，无端接电线

标称电压 ：12V直流，24V直流

手动超控：带内六角和锁紧螺母的可锁定手动操作，弹簧加载手动操作 (按钮)，不带

压力设定范围：至 30 bar 至 45 bar 至 60 bar 至 75 bar 至115 bar至175 bar.至 250 bar 至 315 bar

密封材料：丁腈橡胶、氟橡胶

压力：315bar

驱动：电动

设计：EEPDRDS 旋入式阀 T-11A，EEPDRDM 旋入式

阀 C-10-3 或 EPDRDSA 螺纹阀安装

板 NG 6，直接操作

尺码: 05

流体温度：-25 °C 至 +70 °C

环境温度：-25 °C 至 +50 °C

存储温度：-30 °C 至 +60 °C（非冷凝）

安装位置：任意，最好水平

加速度：5 g，横向

重量：EEPDRDS3-05：0.76 公斤，EEPDRDM3-05：0.86 公斤，EPDRDSA3-05/06：1,07 公斤

材质：阀门零件：钢，安装板：铝，

密封件：丁腈橡胶，可选氟橡胶

表面保护：外部部件：镀锌钢，部分抛光

安装板：阳极氧化铝
