德国MENZEL用于 SD4 的模块化系统/阀门单元

 德国MENZEL用于 SD4 的模块化系统/阀门单元

在阀门装置上，可以设置喷雾时间和喷雾持续时间。对于电源类型，您可以选择 24、110 和 230 V 版本。

模块化扩展

为了提供多个喷淋点，可以将大量阀门单元并联连接到压力容器，并且每个喷点可以单独配备一个或多个同轴喷头。

放置

阀门单元可以根据需要放置。连接套件和同轴喷头必须单独组合在一起。





电磁阀 （M07）

三位两通电磁阀，电动



连接         G1/4”

压力         1,5 ...10 巴

温度范围         -10°C – +70°C

工作电压         24 V 直流        230 V 交流

功耗         24 V 直流时为 4.2 W    230 V 交流时为 7.4 VA

材质         丁腈橡胶和聚甲醛





INDUTEC® MS SD4 同轴喷头

阀门单元 用于连接一个、两个或最多五个喷头的阀门单元可用于 INDUTEC® MS 系统。

不同的版本可用于所需的喷涂时间，介质通道等设置选项。

对于空间较小的安装点，阀门组件也采用紧凑型设计，没有后壁。

INDUTEC ® MS AP4 KD OS

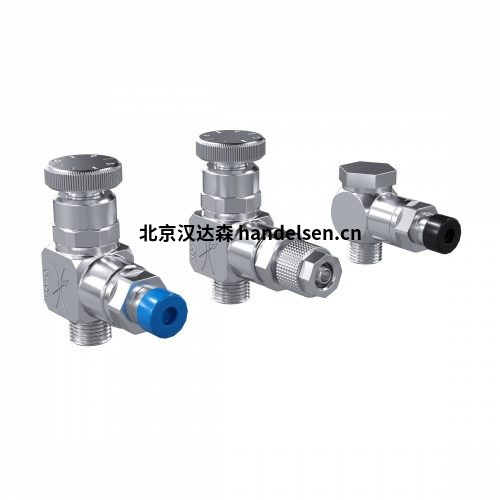

喷嘴连接套件用于将同轴
喷头安装到阀门单元上，由以下部分组成：
- 2 个点击扼流圈
- 1 个旋转环件
<<<包装在一套>>>
软管供应管路（SBT4，Ø 4 mm）
中，必须单独订购>>>，
模块以确保精度。- 同轴喷头
INDUTEC ® MS SD4

INDUTEC ® MS MVB2 AVM
4 倍分配块介质，用于软管供应管路 Ø 6 mm，用于连接两条介质管路，包括：
1 个 4 倍分布块，
材料：铝，
1 个角度连接，用于软管
Ø 6 mm，带 Ü 螺母
2 个，可拆卸双接头 1/4 - 1/8
2 个 截止阀 介质

周莉 QQ：2668476640   手机：13021972807 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

2 个 GEV6-1/4“ 用于介质，Ø 6 mm 带
Ü 螺母，用于介质输出
2 个闭合螺钉 1/8“
0.2 m 介质供应线 Ø 6 mm
模块，用于最小量冷却润滑系统

具有多达四个出口的中型配电块

INDUTEC ® MS MVB3 AVM

4 倍分配块介质，带三个介质截止阀（型号：9500000432）

INDUTEC ® MS MVB4 AVM

带四个截止阀介质的 4 倍分配块介质（产品型号：9500000396）



INDUTEC ® MS VT5-1 AO 24 V/DC
