德国DRAGO放大器

DRAGO放大器

名称：  DRAGO放大器

型号：  DN 25000

品牌：  DRAGO

产地：  德国



自2002年以来，DRAGO Automation GmbH一直在制造和供应高质量的信号转换器。他们为自动化技术提供特别耐用和可靠的组件，既适用于标准行业，也适用于满足个性化需求的解决方案。他们希望他们的客户能够以更高的经济效率工作。他们标准化的DRAGO设备概念和他们的通用测量范围转换使他们的设备在应用中易于使用，并且它们在全球范围内可用



1、德国DRAGO放大器产品介绍

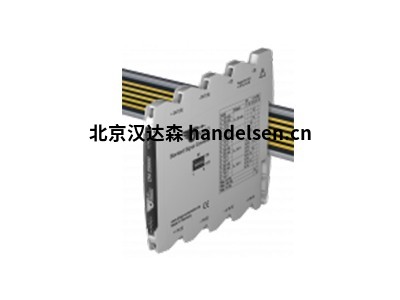

隔离放大器DN 25000用于隔离和转换0至20 mA、4至20 mA、0至10 V和2至10 V标准信号。由于输入和输出范围的校准选择，新的通用电源和隔离放大器的超小型外壳适合灵活使用。双极隔离放大器DB 64000用于隔离和转换双极和单极工业信号。由于校准输入和输出范围的选择很容易，而且外壳超小，隔离放大器适合灵活使用。DB 64000所需的输入和输出范围可以使用DIP开关轻松设置，并且由于选择了校准范围，因此无需进一步调整。



2、德国DRAGO放大器产品描述

该函数信号转换器DN 2050提供了可被用作模拟或数字输入或输出四个单独可配置的I/O端口。这些I/O端口以及额外的开关输出可以根据需要使用DRAGO的交叉端口技术进行组合，以实现各种设备功能。所有I/O端口均完全隔离并具有过压、短路和反极性保护。使用免费的PC软件DRAGOset，可以单独设置所有参数，从而可以实现许多附加功能。隔离放大器DS 75000用于双极和单极mV信号的分离和转换。



3、德国DRAGO放大器产品特点

在工业环境中，测量信号经常被转换以通过电力线传输。标准信号具有固定的最大值，因此特别容易继续处理。可编程逻辑控制器(PLC)或过程控制系统的输入通常针对这些标准信号进行设计。Live-zero提高了工厂故障的识别率，从而提高了运行可靠性。这里测量值零不作为变量零的标准信号传输；相反，它获得了一个偏移量。对于电流环路，此偏移固定为4 mA。例如那些经常用于使用分流电阻器或其他应用进行电流测量的信号。



DRAGO放大器,德国DRAGO,德国放大器



4、德国DRAGO放大器产品原理

如果线路断线或变送器出现故障，结果是0 mA的信号，但由于测量从4 mA开始，因此可以准确无误地检测到故障或线路断线。在某些范围内，例如4到20 mA之间的测量范围可能会被超出或削弱。通常3.8到20.5 mA的范围应该能够达到最大输出电平。这是NAMUR在其建议NE 43中定义的内容。低于和高于这些值的信号电压范围通常为3.6 mA或22 mA。



5、德国DRAGO放大器产品优势

三端口隔离包括输入电路和输出电路之间的隔离距离和辅助能量。辅助能量的供给既不在输入电位上也不在输出电位上；它是一个独立的电流隔离电路。具有3端口隔离的隔离放大器的结构可提供可靠的保护，防止由于接地问题和寄生电压而导致的错误测量。他们的通用隔离放大器可以覆盖多种测量范围。为了让您能够选择所需的测量范围，这些放大器有一排小开关（DIP开关）；输入和输出之间的相互作用由它们如何组合来定义。



6、德国DRAGO放大器产品数据

①模拟输入：可在0...20 mA、0...10 V范围内自由扩展

②模拟输出：可在0...20 mA、0...10 V范围内自由扩展

③数字输入：5 V、12 V、24 V逻辑

④数字输出：集电极开路，有源逻辑

⑤开关量输出：32伏直流，0.5安

⑥电流隔离：所有端口完全隔离，

⑦测试电压3 kV AC，50 Hz，：1分钟

⑧测量误差：0.1%

⑨工作温度：–25°C...+70°C

⑩电源电压：16.8...31.2伏直流电

⑪尺寸（高x深x宽）：99 x 114.5 x 12.5毫米
