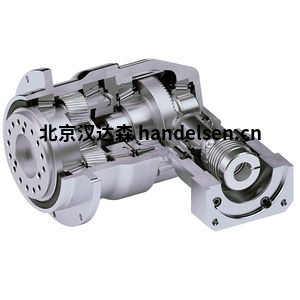

NIDEC准双曲面齿轮箱DynaGear系列

DynaGear – 高动态伺服直角变速箱。

DynaGear系列的设计受到许多行业领域极其多样化的应用的影响。DynaGEAR系列在开发时考虑了高动态伺服驱动解决方案，因此具有许多优势。

小尺寸的动态和精确 - 我们的新尺寸 专为紧凑型应用中的高动态伺服驱动解决方案而设计。

内部亮点

• 直角齿轮箱，单级，传动比从 3：1 到 15：1，两级高达 150：1
• 紧凑而坚固的设计确保了最高的性能，同时节省了空间和重量。
• 齿轮箱终身润滑，几乎无需维护（在正常条件下使用时）。
• 96% 的高效率等级可节省能源成本（DG-HR 时为 92%）。

外部亮点

• DynaGear通过输入法兰和联轴器适合所有当前的伺服电机。
• 扭转振动可以通过联轴器刚度进行调整。
• 变速箱尺寸对于所有比率都是相同的。
• 符合 EN ISO 9409-1 标准的机器人法兰和空心轴的新配置可实现供应线和其他介质的引入。

选项

• 轴采用不锈钢设计和/或外壳，可根据要求采用阳极氧化设计
• 如果需要，使用经批准可用于食品的油或润滑脂进行过滤
• 根据要求，提供安装式制动器
• 可选配用于齿条和小齿轮驱动的集成小齿轮

类型

准 双 曲面

轴方向

直角

力矩

200 - 500 Nm， 100 - 200 Nm， 500 - 1000 Nm， 1 - 2 kNm， 20 - 50 Nm， 50 - 100 Nm

阶段数

单级、两级

性能

精密、高性能、免维护

应用

轴

其他特性

紧凑，法兰

转速

最小：550 转/分（3，455.75 千分-1）

最大：8，000 转/分 （50，265.48 千分-1）

戴纳GEAR朵版本 D –

高动态单级伺服直角齿轮箱

突出

• 单级角齿轮箱，传动比范围为i = 3：1至i = 15：1，可根据要求提供更高的传动比
• 紧凑而坚固的设计确保了最高的性能，同时节省了空间和重量
• DynaGear适应所有常见伺服电机的性能，并可通过驱动法兰和联轴器进行可变调整
• 可通过联轴器刚度调节系统的扭转振动行为
• 变速箱尺寸对于所有比率都是相同的
• 由于终身润滑，齿轮箱在正常运行条件下几乎无需维护
• 效率高达 96%， 节能
