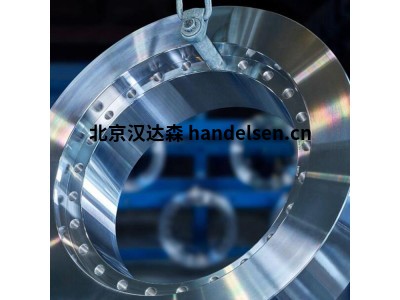

Stuewe法兰联轴器FKH 470-150x160xA

      Stuewe凭借 60 年的专业知识和 85 名员工，STÜWE® 为特别应用开发高度专业化的摩擦连接。自 1967 年收缩盘问世以来，STÜWE® 一直在德国制造，我们的供应商是根据最高质量标准选择的，我们通过定期审计对其进行监控。因此，多年来，我们的老客户一直信赖我们高水平的专业知识和质量，尤其是在困难条件下的大型驱动系统。例如，在风力发电厂和船舶的情况下。





二、Stuewe产品系列及型号

      Stuewe收缩盘-机械 HSD

      Stuewe收缩盘-液压 HYD

      Stuewe收缩盘-分裂 SDG

      Stuewe外部锁定装置 AS

      Stuewe联轴器 WK/WKL

      Stuewe法兰联轴器 FKH/FKHA/FKHYD

      Stuewe万向联轴器 GF

      Stuewe内部锁定单元 IS

三、产品应用领域

      风力发电机、库欣设备、传动技术、造船、运输系统、钢铁厂和扎钢厂混合加工设备，计量监测设备等行业应用

四、产品型号及技术参数

      Stuewe收缩盘-机械 HSD系列型号及参数

      系列         轴径                  传递扭矩                特性

      HSD 20    20 - 250 mm      0.15 - 18.3 kNm    低扭矩

      HSD 21    110 - 730 mm    16 - 4033 kNm      中等扭矩

      HSD 22    9 - 1050 mm      0.02 -16493 kNm   高扭矩

      HSD 23    100 - 1050 mm   26 -19684 kNm     非常高的扭矩

      HSD 81    38 - 1050 mm    1.5 -19958 kNm     与系列 22 相同，但扭矩提高 20 - 30%

      HSD 83    100 - 1050 mm   30 - 23811 kNm    与系列 23 相同，但扭矩提高 20 - 30%



      Stuewe收缩盘-液压 HYD系列型号及参数

      系列          轴径                   传递扭矩

      HYD 12     90 - 680 毫米     16 - 6211 千牛米

      HYD 22     50 - 860 毫米     2.7 - 12349 千牛米



      Stuewe收缩盘-分裂 SDG系列型号及参数

      系列             轴径                 传递扭矩               特性

      SDG 71/72   19 - 470 mm    0.26 - 2386 kNm   高扭矩

      SDG 91        95 - 320 mm    23 - 919 kNm        最大扭矩



      型号展示：

      Stuewe SDG 24 - 72

      Stuewe SDG 30 - 72

      Stuewe SDG 36 - 72

      Stuewe SDG 44 - 72

      Stuewe SDG 50 - 72

      Stuewe SDG 55 - 72

      Stuewe SDG 62 - 72

      Stuewe SDG 68 - 72

      Stuewe SDG 80 - 72

      Stuewe SDG 90 - 72

      Stuewe SDG 100 - 72



       Stuewe外部锁定装置 AS系列型号及参数

       系列            轴径                  传递扭矩                特性

        12              9 - 100 mm       0.02 - 15.8 kNm    中等扭矩，无弯矩

        22              11 - 440 mm     0.05 - 426 kNm     高扭矩 + 弯矩

        23              40 - 440 mm     3.3 - 562 kNm       最大可能的扭矩 + 弯矩



       型号展示：

       Stuewe AS 10 - 12

       Stuewe AS 12 - 12

       Stuewe AS 15 - 12

       Stuewe AS 20 - 12

       Stuewe AS 25 - 12

       Stuewe AS 30 - 12

       Stuewe AS 40 - 12

       Stuewe AS 50 - 12

       Stuewe AS 60 - 12

       Stuewe AS 70 - 12



       Stuewe 联轴器 WK/WKL

       类型             轴径                    传递扭矩                特性

       WK 12          9 - 750 mm        0.04 - 7116 kNm    轴端为 0.1 x L。

       WKL 12        9 - 750 mm        0.04 - 7116 kNm    长型设计



       型号展示：

       Stuewe WK 10 - 12

       Stuewe WK 12 - 12

       Stuewe WK 15 - 12

       Stuewe WK 20 - 12

       Stuewe WK 25 - 12

       Stuewe WK 30 - 12

       Stuewe WKL 10 - 12

       Stuewe WKL 12 - 12

       Stuewe WKL 15 - 12

       Stuewe WKL 20 - 12

       Stuewe WKL 25 - 12



        Stuewe法兰联轴器 FKH/FKHA/FKHYD

        类型           轴径                  传递扭矩                     特性

        FKH            70 - 350 mm    6 - 911 kNm               完整法兰联轴器

        FKHA          95 - 320 mm    17 - 853 kNm             半法兰联轴器

        FKHYD       120 - 440 mm  40 - 2300 kNm           尽可能高的传输扭矩液压版本



       型号展示：

       Stuewe FKH 240 - 80

       Stuewe FKH 300 - 90

       Stuewe FKH 340 - 100

       Stuewe FKH 370 - 110

       Stuewe FKH 400 - 120

       Stuewe FKH 400 - 130

       Stuewe FKH 470 - 140

       Stuewe FKH 470 - 150
