德国 SMW APS 零点夹紧系统
产品介绍
SMW WPS 工件定位系统
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
工件直接夹紧的手动零点夹紧系统
大幅减少设置时间以实现最高效率
具有最大夹持力和最高可重复性的安全工件夹持
5 轴加工的理想选择
只需旋转 3.5 圈即可快速打开和关闭模块的单次快速驱动
用于定制用途的灵活配置
可与久经考验的零点系统 APS 互换
技术数据
直径 80 毫米
拉力 15 kN
重复性 < 0.005 毫米
夹持力 50 kN
Proofline® = 全密封 - 低维护

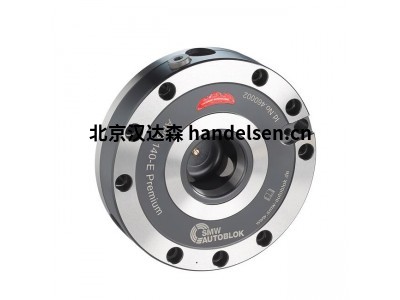

SMW APS 零点夹紧系统
使用新的 APS 零点夹紧系统，用户可以将设置时间减少多达 90%。
APS 零点夹紧系统可用于所有操作，例如车削、铣削、
测量、腐蚀或磨削。这意味着用户受益于由于
减少设置时间而显着降低的成本，同时提高了整个生产线的机器可用性。
3 种不同的范围——基本型、高级型和顶级型——为所有应用要求提供最佳解决方案。
由于减少了设置时间，显着降低了成本
模块化构造套件系统：可以非常轻松地修改现有的夹紧系统
设计紧凑，安装高度低
最高的工艺可靠性和重复精度 < 0.005 mm
由于经过热处理的元件和超硬的保护涂层，耐磨并防止生锈（或不锈）
由于涡轮功能，最大牵引力达到 45 kN (APS 190)
通过 3 个夹紧滑块实现最高刚度（高级版/顶级版）
完全密封（验证线）
可与工件定位系统WPS互换
控制单元
SMW AC-BB
控制单元 大口径卡盘
气动卡盘基本版电子安全控制单元
气动图
接线图
电子安全控制单元
用于 SP 和大口径卡盘
无压力控制
无行程控制
SMW AC-XN
气动卡盘控制单元
适用于所有通用电压的气动卡盘电子安全控制单元
气动图
电气图
研磨用隔膜夹头
SMW D-VARIO
隔膜卡盘
灵活的模块化系统
带中心线径向微调的隔膜卡盘
特征
Ø 215 毫米
中心线径向微调
钥匙锁系统=不同齿数齿轮的钳口快速定位
带有用于节线或外部夹紧的夹爪的模块化系统
Proofline® 夹头 = 全密封 – 低维护
SMW D-KOMBI
径向-轴向夹紧
快速换爪系统
膜片夹紧技术采用下拉式手指钳口/下拉式手指快速更换
Ø 210-400 毫米
径向和轴向夹紧
扁平夹持力曲线
Proofline® 夹头 = 全密封 – 低维护
SMW D-PLUS
隔膜卡盘 - 开中心
快速换爪系统
带快速换爪系统的开式隔膜卡盘
Ø 260-315 毫米
径向外径或节线夹紧
带中心孔
离心力补偿
Proofline® 夹头 = 全密封 – 低维护
产品型号
SMW‑AUTOBLOK TSF-C 650
SMW‑AUTOBLOK TSF-C 650
SMW‑AUTOBLOK TSR-C 135
SMW‑AUTOBLOK TSR-C 170
SMW‑AUTOBLOK TSF-C 135
SMW‑AUTOBLOK TSF-C 170
SMW‑AUTOBLOK TSF-C 210
SMW‑AUTOBLOK TSR-C 210
SMW‑AUTOBLOK TSF-C 250
SMW‑AUTOBLOK TSR-C 250
SMW‑AUTOBLOK LPS-X-A-50
SMW‑AUTOBLOK SLU-X-Z 2
SMW‑AUTOBLOK MHB-D500
SMW‑AUTOBLOK LPS-XS A 16
SMW‑AUTOBLOK LPS-NT A 100
SMW‑AUTOBLOK RU-2-22 M22X1
SMW‑AUTOBLOK MHB-D251
SMW‑AUTOBLOK LPS-XA 50
SMW‑AUTOBLOK LR204725 R150
