Phytron ZSS步进电机系列参数设备
Phytron ZSS步进电机系列参数设备
高精度步进电机。优化的几何形状和磁化强度，以实现平稳运行
Phytron ZSS步进电机系列参数设备
高精度步进电机。优化的几何形状和磁化强度，以实现平稳运行

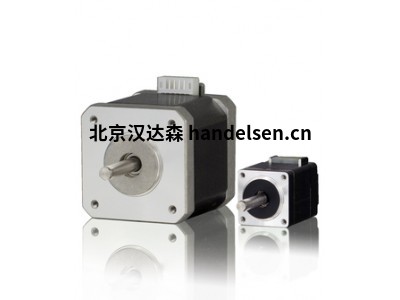

Phytron ZSS步进电机（19-56 mm）具有高精度和平稳运行的特点。ZSS电机具有多达102.400个可接近位置（200步电机，以1/512步分辨率和编码器在微步模式下驱动），可为您的应用提供高精度定位功能。基于其几何形状，ZSS系列具有平稳的低共振运行性能。得益于低噪声产生，典型的平稳运行以及由此产生的最佳结果，尤其是在光学高精度应用中。
•带齿轮
-GPL低齿隙行星齿轮
| 孙菲 QQ：2850590599 手机：18519029373 电话：010-64714988-192 传真：010-84786709-667 邮件：sales12@handelsen.cn |
 |
 |
-PLG行星齿轮
-HD谐波驱动齿轮
-GSR蜗轮
•带电机制动器
-24 VDC电源用永磁制动器
电压
•带编码器
-标准分辨率500行
-三通道光增量编码器
2相混合式步进电机
•200步（步距角1.8）°)
•连接选项：
-4引线并联
-四引线串联
-5、6或8线连接
•保持扭矩从3.8到700 mNm
•ZSS防护等级IP 40
自由线端
•烫发。环境温度–30至
+80 °C（无霜）
•功率级的最大工作电压
（中间电路电压：70 VDC）
•绝缘等级F符合VDE 0530
•试验电压
ZSS 19至52:700 V（1分钟）
ZSS 56至57:1500 V（1分钟）
•可选：
-第二轴（IP 40）
-编码器
-齿轮
-电机制动器
•定制轴设计
•特殊绕组
技术细节
2相步进电机
保持扭矩从50 mNm到7.2 Nm
边缘尺寸从20到86毫米
步数（标准）200
1.8°步进电机的步进精度为5％
工作电压PHY BASIC 20,28,42（NEMA 8，11，17）：36至48伏DC
的phy BASIC 56，86（NEMA 23，34）：72 V DC
标准连接：4引线并联
防护等级IP 40
绝缘等级B，130°C
绝缘电阻100MΩ
随附带有配对连接器的电缆
选项：齿轮、后轴
Phytron-Elektronik KEB01 ZSS 32
Phytron-Elektronik KEBO1 ZSS 33
Phytron-Elektronik KEB02 ZSS 52
Phytron-Elektronik phySPACE 19
Phytron-Elektronik phySPACE 25
Phytron-Elektronik phySPACE 32
Phytron-Elektronik phySPACE 42
Phytron-Elektronik phySPACE 56
Phytron GPL 52 ZSS 52
Phytron GPL 42 ZSS 41
Phytron HD 05 ZSS 25
Phytron ZSS.200.12-E-K2-HD05/80-FD
Phytron ZSS 32.200.1,2
Phytron ZSS 43.200.2,5-GPL
Phytron GPL 26.2/33,22
Phytron phyMOTION-21SL-R-p
Phytron phyBASIC 20
Phytron phyBASIC 28
Phytron phyBASIC 42
Phytron phyBASIC 56
Phytron phyBASIC 86
Phytron RSH 80.200.7,5
Phytron ZSS 26.200.0,6-E
Phytron VSS 25.200.1,2-UHVS-4Lp
Phytron ZSH 107/3.200.12,5
Phytron ZSS 43.200.2,5
Phytron GSP MINI92-70-230V
驱动器和控制器产品包括：
phyMOTION 模块化多轴控制器
TM StepDrive 1x24..48V/5A 用于 SIMATIC ET 200®SP 的步进电机模块
1-STEP-DRIVE 用于 SIMATIC ET 200®S 的步进电机模块
APS 高功率性能步进电机
MCC-2 可编程 2 轴步进电机控制器
MCC-1 可编程 1 轴步进电机控制器
ZMX+19" 功率级 9 A，24 至 70 V
MSX+ 19" 功率级，120 V 时 15 A，带服务总线
MSX 19" 功率级，15 A，120 V
MCD+ 紧凑型功率级，24 至 70 V 时为 9 A
MSD2+ 带电源和服务总线的功率级步进电机
GSP 70 V 带集成电源单元的步进电机驱动器
SLS 带有内置步进电机功率级的子机架
SP MINI 带有集成电源单元的功率级
SPH 240 / 500 / 1013 用于步进电机功率级和控制单元的电源装置
配件（编码器/阻尼器）包括：
用于尺寸 25 至 126 的 VSS 步进电机的旋转角度编码器
适用于 20 / 29 / 37 尺寸双轴步进电机的惯性阻尼器
适用于phyMOTIonTM 多轴运动控制器链接的屏蔽线夹
工业自动化和机械
每当需要完全高效的自动化时，phytron都会参与其中。 因为这是 Phytron 的关键专业核心领域之一。 phytron用于机器人和搬运系统的组件的成功是其能够将出色的精度和最大速度智能地结合在一起的结果。
工业 3D 打印
通常通俗地描述为 3D 打印，增材制造是一种通过将材料分层沉积在数字 3D 设计数据的基础上构建组件的过程。增材制造正是在传统制造达到其极限时发挥作用。例如，在 3D 打印中，设计定义了制造——而不是相反——这意味着非常复杂但轻便、稳定的结构是可能的。除了各种金属外，还可以使用塑料和复合材料。
