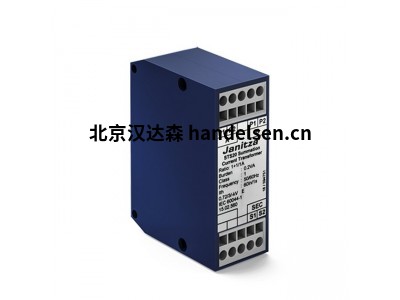

德国Janitza用于铁芯电流互感器的求和电流互感器

主要特点

如果使用两个或多个电流互感器（例如两个变压器）进行电流测量，并且如果要计算总消耗，则可以借助求和电流互感器对来自各个电流互感器的次级信号求和。这样，只需一台测量仪器即可记录总消耗量。求和电流互感器的输出是标准化的测量信号。除了输入电流相加外，总电流还除以总和数（输入数）。

测量精度高

简单的弹簧夹紧技术

与 KUW 系列磁芯电流互感器完美配合

额定功率：0.2 VA

精度等级：1

次级电流：1 A

尺寸：80 x 30 x 60 毫米和 80 x 55 x 60 毫米（高 x 宽 x 深）

 特征

提高可靠性

• 外壳的两半重叠，而不是相互对接
• 由聚酰胺制成的防碎塑料外壳
• 不燃，符合 UL 94 VO 标准，具有自熄性

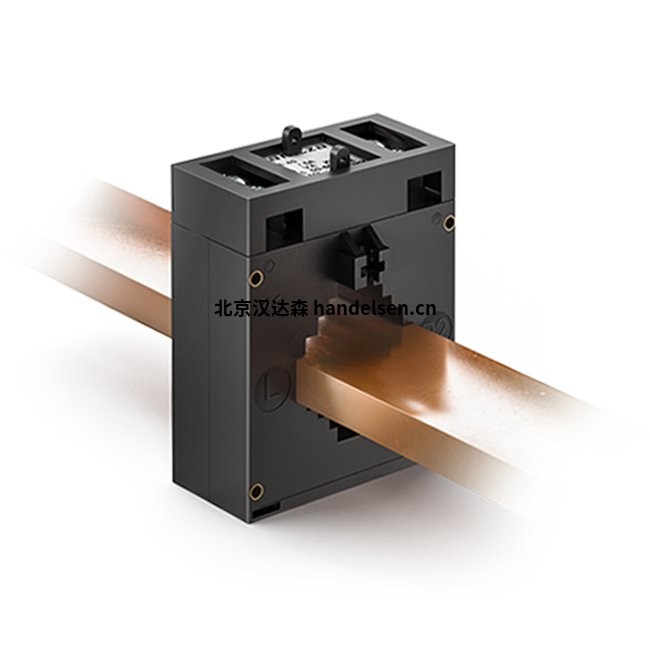

主母线紧固螺钉的保护盖

• 主导轨的固定螺钉销可通过保护盖进行绝缘，可选配
• 防止意外接触的安全措施

辅助连接

• 通过前后两侧的矩形开口将次级连接馈送到连接端子
• 通过电缆接线片穿过侧槽进行二次连接

扩展的二级端子覆盖

• 除普通端子盖外，还提供额外的保护罩
• 将前后馈电锁定到次级端子

一般机械性能

标称频率50 - 60Hz

绝缘等级E (可根据要求提供其他等级)

热额定短时电流lth= 60x IN/Is

额定浪涌电流ldyn= 2.5 x lth, min,

但是100 kA.所有插入式电流互感器

运行设备的最高电压Um= 0.72 kV

额定绝缘水平(测试电压)4 kV/ 1 min

(根据EN 61869-2) .

周莉 QQ：2668476640   手机：13021972807 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

过流限制系数FSS或FS10

诺波电流高达50次谐波

更多型号：

IPA40.5

6A315.3

7A412.3.

8A512.3.

9A615.3

STS20/ STS30/ STS21 / STS31

STS40/ STS50/ STS60/ STS41 / STS51 / STS61

KBU 812

KBU 58
