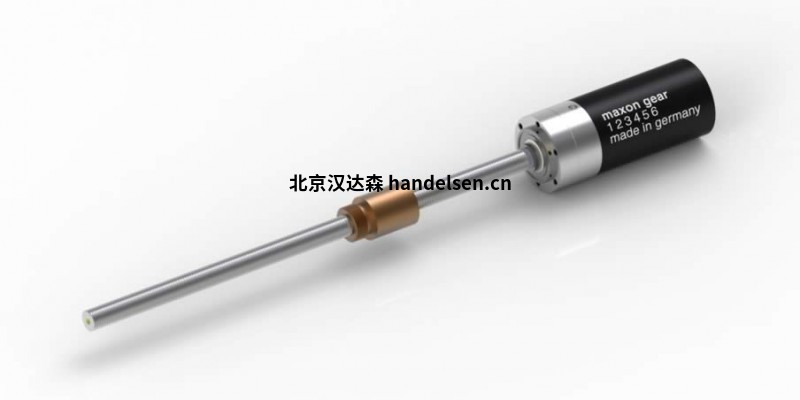

丝杠轴齿轮箱GP系列减速机欧洲进口Maxon motor

内置轴向轴承可承受高轴向负荷。 提供公制丝杠、滚珠丝杠以及梯形丝杠。

一般数据

齿轮箱类型     GP

外径 22 mm

版本 带公制丝杠轴的丝杠轴齿轮箱

主轴齿轮箱数据

级数 1

减速比    4.4 : 1

绝对减速比     57/13

最大电机轴直径     3.2 mm

最大进给速度 30 mm/s

最大进给力（连续）      63 N

最大进给力（瞬时）      176 N

输出端相对于输入端的旋转方向    =

最大效率 35 %

空载下齿轮箱平均背隙   1 °

机械定位精度 0.034 mm

惯量 1.03 gcm²

齿轮箱长度（L1） 38 mm

最大连续输出功率 95 W

最大瞬时输出功率 150 W

技术参数

周莉 QQ：2668476640   手机：13021972807 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

丝杠轴长度     150 mm

径向间隙 最大0.05 mm, 5 mm（距离法兰）

最小轴向间隙 最大 0.008 mm

最大径向载荷 80 N, 15 mm（距离法兰）

最大轴向压配合力 550 N

最大连续输入转速 8000 rpm

最大瞬时输入转速 8000 rpm

建议温度范围 -15...+80 °C

高温高压灭菌次数 0

产品

重量 103 g
