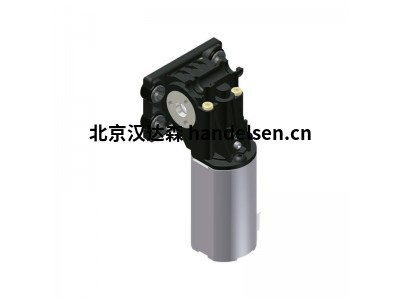

Ketterer电机驱动器带 2 级蜗轮系列
Ketterer电机驱动器带 2 级蜗轮系列
电机驱动 3121
Ketterer电机驱动器带 2 级蜗轮系列
电机驱动 3121
描述
强大的 24 V DC 电机，带 2 级蜗轮，输出端为直通六角插座。带有 AMP 插头的电机电缆和集成的霍尔传感器可实现整个系统的安全连接和精确定位。
特殊功能
| 孙菲 QQ：2850590599 手机：18519029373 电话：010-64714988-192 传真：010-84786709-667 邮件：sales12@handelsen.cn |
 |
 |
两个集成霍尔传感器，用于测量转数
和旋转方向
扳手宽度为 6 mm、7 mm、8 mm 的直通六角套筒
良好的自锁性能
包含连接器的 220 毫米电机电缆
可与大多数 Ketterer 主轴系统结合使用
模型 3121.00-2002 3121.00-2007 3121.00-2008
发动机 直流电机 24 V 直流电机 24 V 直流电机 24 V
传感器/电源 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A
防护等级 IP30 IP30 IP30
空转速度 150 转（24 伏） 150 转（24 伏） 150 转（24 伏）
占空比怠速 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
额定扭矩* 3牛米 3牛米 3牛米
占空比标称负载* 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关
短期峰值扭矩 (<1sec) 4.5牛米 4.5牛米 4.5牛米
输入 六角 6 毫米 六角 7 毫米 六角 8 毫米
电机驱动 3130
描述
带蜗轮和连续六角插座的紧凑型 24 V DC 电机。由于弹性联轴器和减振紧固元件，优化了声音特性。
尽管该驱动器是为符合人体工程学的工作台应用而开发的，但它也可用于许多其他领域。
驱动器针对轴向压力负载进行设计和测试。带有 AMP 插头和集成霍尔传感器的电缆可以轻松安全地控制整个系统。
特殊功能
通过主轴系统的机械解耦进行振动和隔音设计
两个集成霍尔传感器，用于测量转数和旋转方向
扳手宽度为 6 mm 和 7 mm 的内六角套筒
良好的自锁性能
包含连接器的 100 mm 电机电缆
可与大多数 Ketterer 主轴系统结合使用
变体键
变体由不同的扳手宽度以及
带和不带紧固板的紧固变体（变体 A 或变体 B）形成。
模型 3130.00-1002 变体 B 3130.00-1003 变体 B 3130.00-2002 变体 A 3130.00-2003 变体 A
发动机 直流电机 24 V 直流电机 24 V 直流电机 24 V 直流电机 24 V
传感器/电源 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A
防护等级 IP30 IP30 IP30 IP30
空转速度 120 转（24 伏） 120 转（24 伏） 120 转（24 伏） 120 转（24 伏）
占空比怠速 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
额定扭矩* 3.5牛米 3.5牛米 3.5牛米 3.5牛米
占空比标称负载 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关
短期峰值扭矩（<1s） 6牛米 6牛米 6牛米 6牛米
输入 六角 6 毫米 六角 7 毫米 六角 6 毫米 六角 7 毫米
电机驱动 3133.00
描述
带蜗轮和连续六角插座的紧凑型 24 V DC 电机。尽管该驱动器是为符合人体工程学的工作台应用而开发的，但它也可用于许多其他领域。带有 AMP 插头和集成霍尔传感器的电缆可以轻松安全地控制整个系统。
特殊功能
两个集成霍尔传感器，用于测量转数和
旋转方向
扳手宽度为 6 mm、7 mm、9 mm 的直通六角套筒
良好的自锁性能
低噪声
包含连接器的 1000 mm 电机电缆
可与所有 Ketterer 主轴系统结合使用
变体键
变体由不同的扳手宽度形成。
模型 3133.00-0016 3133.00-0017 3133.00-0011
发动机 直流电机 24 V 直流电机 24 V 直流电机 24 V
传感器/电源 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A
防护等级 IP30 IP30 IP30
空转速度 120 转（24 伏） 120 转（24 伏） 120 转（24 伏）
空转的占空比 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
额定扭矩* 3.5牛米 3.5牛米 3.5牛米
占空比 3,5 Nm* 20 秒开 4 分钟。离开 20 秒开 4 分钟。离开 20 秒开 4 分钟。离开
短期峰值扭矩（< 1 秒） 5牛米 5牛米 5牛米
输入 六角 6 毫米 六角 7 毫米 六角 9 毫米
电机驱动 3133.48
描述
紧凑型 24 V DC 电机，带蜗轮和直通六角
插座。尽管该驱动器是为符合人体工程学的工作台应用而开发的，但它也可用于许多其他领域。带有 AMP 插头和集成霍尔传感器的电缆可以轻松安全地控制整个系统。
特殊功能
两个集成霍尔传感器，用于测量转数和旋转方向
扳手宽度为 6 mm 和 9 mm 的直通六角套筒
最小结构尺寸的高扭矩
良好的自锁性能
低噪声
包含连接器的 100 mm 电机电缆
可与所有 Ketterer 主轴系统结合使用
变体键
变体由不同的扳手宽度形成。
模型 3133.48-0009 3133.48-0016
发动机 直流电机 24 V 直流电机 24 V
传感器/电源 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A
防护等级 IP30 IP30
占空比怠速 20%（5 分钟时） 20%（5 分钟时）
空转速度 100 转（24 伏） 100 转（24 伏）
额定扭矩* 5牛米 5牛米
占空比标称负载 20 秒开/ 240 秒关 20 秒开/ 240 秒关
短期峰值扭矩 (<1sec) 8牛米 8牛米
输入 六角 9 毫米 六角 6 毫米
直流电机驱动 3143
描述
强大的 24 V DC 电机，带蜗轮和直通六角
插座。尽管该驱动器是为符合人体工程学的工作台应用而开发的，但它也可用于许多其他领域。带有 AMP 插头和集成霍尔传感器的电缆可以轻松安全地控制整个系统。
特殊功能
两个集成霍尔传感器，用于测量转数和旋转方向
扳手宽度为 6 mm、7 mm、9 mm 的直通六角套筒
提供“动力包”或“高速”变体
包含连接器的 1200 mm 电机电缆
良好的自锁性能
可与所有 Ketterer 主轴系统结合使用
模型 3143.00-V01A06KSMS 3143.00-V01A07KSMS 3143.00-V02A06KSMS 3143.00-V02A07KSMS
发动机 直流电机 24 V 直流电机 24 V 直流电机 24 V 直流电机 24 V
传感器/电源 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A
电流 5 牛米时为 3.9 安 5 牛米时为 3.9 安 2.8 N 时为 4 A 2.8 Nm 时为 4 A
防护等级 IP30 IP30 IP30 IP30
空转速度 115 转 (24 伏) 120 转 * 115 转 (24 伏) 120 转 * 230 转（24 伏） 240 转 * 230 转（24 伏） 240 转 *
占空比怠速 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
额定扭矩* 5牛米 5牛米 2.8 牛米 2.8 牛米
占空比标称负载** 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关
短期峰值扭矩（<1s） 9牛米 9牛米 5牛米 5牛米
输入 六角 6 毫米 六角 7 毫米 六角 6 毫米 六角 7 毫米
电机驱动 4773
描述
强大的 24 V DC 电机，带有两个蜗轮和一个行星齿轮。
高减速比使精确控制和位置设定成为可能。
特殊功能
紧凑、精确的齿轮，用于复杂的位置调整
高减速比
高驱动扭矩
两个集成霍尔传感器，用于测量转数
和旋转方向
低噪声
模型 4773.00-0002
发动机 直流电机 18 V
传感器/电源 霍尔/5 V DC/0.3 A
防护等级 IP30
占空比怠速 20%（5 分钟时）
空转速度 1 转 (24 V)、1.5 转 (32 V)
最大限度。驱动扭矩* 40牛米
输入 带键槽的钻孔
贯穿主轴的电机驱动 4778
描述
强大的 24 V 直流电机，带蜗轮，设计用于非旋转
主轴，用于推拉运动。带有
AMP 插头和集成霍尔传感器的电缆可以轻松安全地控制
整个系统。
特殊功能
两个集成霍尔传感器，用于测量转数和旋转方向
用于贯穿主轴的不同类型的内螺纹
良好的自锁性能
快速而强大
单独订购主轴
变体键
变体由用于连接
主轴的不同内螺纹类型形成。
模型 4778.00-0002 4778.00-0004 4778.00-0006
发动机 直流电机 24 V 直流电机 24 V 直流电机 24 V
传感器/电源 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A
防护等级 IP30 IP30 IP30
工作温度 0° 至 +30° 0° 至 +30° 0° 至 +30°
最大电流 (IN) 加载 8个 8个 8个
空转速度 270转 270转 270转
占空比怠速 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
最大占空比 加载 10 秒开 240 秒关 13 秒开 240 秒关 8 秒开 240 秒关
最大限度。提升力* 1900 牛顿 3700 牛 950 牛
横动速度（从 F= 0 到 Fmax. 的常数）** 24 毫米/秒 12 毫米/秒 45 毫米/秒
静态自锁*** 200 公斤 380 公斤 200 公斤
输出（内螺纹） SG16x8P4 右 Tr16x4 RH SG14x16P4 右
贯穿主轴的电机驱动 4779
描述
带有蜗轮的强大 24 V DC 电机，专为平行
于主轴的轴而设计。非常适合集成在升降柱中。
该驱动器仅适用于轴向压力载荷。
带有标准连接器和集成霍尔传感器技术的电缆
允许对整个系统进行简单而安全的控制。
特殊功能
两个集成霍尔传感器，用于测量转数和旋转方向
用于贯穿主轴的不同类型的内螺纹
良好的自锁性能
快速而强大
单独订购主轴
变体键
变体由用于连接主轴的不同内螺纹类型形成。
模型 4779.00-0001 4779.00-0002 4779.00-0003
发动机 直流电机 24 V 直流电机 24 V 直流电机 24 V
传感器/电源 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A
防护等级 IP30 IP30 IP30
工作温度 0° 至 +30° 0° 至 +30° 0° 至 +30°
最大电流 (IN) 加载 6,3 安 7个 7个
空转速度 133转 133转 133转
占空比怠速 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
占空比标称负载* 20 秒开 240 秒关 33 秒开 240 秒关 16 秒开 240 秒关
最大限度。提升力 1800 牛 2200 牛 1500牛
移动速度（从 F= 0 到 Fmax 的常数） 17 毫米/秒 12 毫米/秒 24 毫米/秒
静态自锁** 180 公斤 220 公斤 150 公斤
输出（内螺纹） SG12x12P4 RH Tr16x8P4 RH SG14x16P4 右
电机驱动 3112
描述
紧凑型 12 V DC 电机，带蜗轮和直通六角
插座。带有 AMP 插头和集成霍尔传感器的电缆可以轻松安全地控制整个系统。通过六角插座和锚点轻松适应。
特殊功能
两个集成霍尔传感器，用于测量转数和旋转方向
扳手宽度为 6 mm 和 9 mm 的直通六角套筒
良好的自锁性能
包含连接器的 100 mm 电机电缆
变体键
变体由不同的扳手宽度形成。
模型 3112.00-1009 3112.00-1006
发动机 直流电机 12 V 直流电机 12 V
传感器/电源 霍尔/5 V DC/0.3 A 霍尔/5 V DC/0.3 A
防护等级 IP30 IP30
空转速度 120 转（12 伏） 120 转（12 伏）
