名称：  BENDER电流互感器

型号：  LINETRAXX®CTAC



1、德国BENDER电流互感器产品摘要

①出色的测量技术需要高质量的电流互感器。该产品组合包括用于负载电流(工作电流)和剩余电流(RCM)的各种电流互感器。

②不同的设计涵盖了各种安装情况和计量要求，并可以进行改装。

③AC/DC敏感的测量电流互感器使用一种特殊的测量方法来检测不同频率的AC和DC电流。



2、德国BENDER电流互感器LINETRAXX®CTAC系列产品介绍

高灵敏度CTAC系列测量电流互感器与RCM或RCMS系列剩余电流监控器和评估器结合使用，可将交流电流转换为可评估的测量信号。它们还适用于IT系统(EDS)的绝缘故障定位系统。电流互感器测量由PGH定位电流注入器或ISOMETER®iso685产生的定位电流。结合EDS系列绝缘故障定位仪，定位电流将转换为可评估的测量信号。通过两线电缆连接到各个设备。LINETRAXX®CTAC系列产品具有以下特征：

①对于RCMS460/490剩余电流监控系统

②对于RCM420剩余电流监控器

③用于AC和DC系统中的EDS440和EDS460/490绝缘故障定位器

④用于EDS441和EDS461/EDS491绝缘故障定位仪

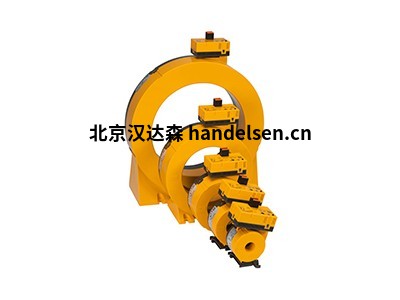

3、德国BENDER电流互感器LINETRAXX®CTUB100系列产品介绍

①CTUB100系列测量电流互感器是CTBC…测量电流互感器铁芯和CTUB10…电子模块的组合，这些模块将AC和DC电流转换为可评估的测量信号。可以使用RCMA420/423，RCMS460/490或EDS440/EDS441LAB系列设备评估测量信号。

②测量电流互感器通过2芯或6芯电缆连接到相应的设备。它们可用于DC，AC和3(N)AC系统。

③CTUB101-CTBCxx测量电流互感器旨在连接到RCMA420/423系列设备，并通过6芯电缆直接从评估仪提供DC±12 V的电源电压。

④CTUB102-CTBCxx测量电流互感器旨在连接到RCMS460/490。如果将CTUB102-CTBCxx测量电流互感器连接到RCMS460/490系统，则测量电流互感器需要DC 24 V电源单元，该单元可作为附件提供。

⑤CTUB104-CTBCxx测量电流互感器旨在连接到EDS440或EDS441LAB。如果将CTUB104-CTBCxx测量电流互感器连接到这样的绝缘故障定位器，则测量直流电流互感器需要DC 24 V电源单元，该电源单元可作为附件提供。

⑥CTBC20P…210P系列的测量电流互感器磁芯具有集成的磁屏蔽，适用于高负载电流或浪涌电流的应用。



4、德国BENDER电流互感器LINETRAXX®CTUB100系列产品特征

①组合测试和重置按钮

②多色LED用于操作，故障和状态消息

③可更换的电子模块，无需机械分离主导体

④在监视要求发生变化的情况下进行扩展/改装或功能更改

⑤由于具有全磁屏蔽，因此对负载电流不敏感(仅适用于CTUB10x-CTBC20P…210P)

⑥监视与测量电流互感器的连接

⑦电源电压DC±12 V/DC 24 V

⑧CTUB10x-CTBC20…210，用于RCMS460/490系列的剩余电流监控系统以及RCMA420/423剩余电流监控器

⑨CTUB10x-CTBC20P…210P，用于RCMS460/490系列的剩余电流监控系统以及RCMA420/423剩余电流监控器。可用于非常高的系统相关峰值负载电流

⑩CTUB104-CTBC20…210(P)，用于EDS440和EDS441LAB系列的绝缘故障定位器

BENDER电流互感器,德国BENDER电流互感器

5、德国BENDER测量电流互感器产品介绍

所有PEM测量设备均可与标准测量电流互感器(1 A或5 A)一起使用。应确保所使用的测量设备和测量电流互感器至少符合0.5 S或更高的精度等级。Bender提供了一系列适用于电能质量和电能测量设备的测量电流互感器。测量电流互感器一般具有如下特点：

①无螺丝式连接技术

②免维护，气密连接

③最高工作电压高达1.2 kV

④也可以在690 V系统中使用

⑤坚固的塑料外壳，可自动熄灭，UL94-V0，阻燃

⑥安装时无需断开初级导体

⑦含税连接电缆(2.5 m)

⑧最高工作电压高达0.72 kV



6、德国BENDER相关产品部分型号分享

①接地检测BENDER IRDH275-435

②绝缘监视检测BENDER IRDH2654

③设置单元BENDER AGH150W-4(DC0..1760V)

④接地检测BENDER IRDH265-4

⑤绝缘监测器BENDER IRDH275-435

⑥绝缘监测仪BENDER IRDH275-435

⑦绝缘表BENDER IRDH375-435

⑧电流表BENDER AAFV090—0000000000205

⑨绝缘监测器BENDER A-ISOMETER IRDH275-435

⑩绝缘检测仪BENDER BEND:IRDH265-4

⑪绝缘监控仪BENDER RCMA420-D-1

⑫漏电保护器BENDER RCMA472LY

⑬电流互感器BENDER W465-A26

⑭电流互感器BENDER W35AB
