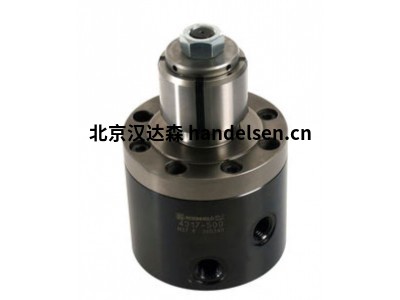

夹紧元件Roemheld德国Römheld内径夹具4317100

B1.4841

孔夹具

块式，无定心功能
双作用，适用于孔径 7.8 - 17.7 mm
的最大工作压力 250 bar

液压口 管螺纹和歧管连接 带 O 型圈
对中功能 无定心
体设计 块型
最小夹紧直径 [mm] 7.8
最大夹紧直径 [mm] 8.2
最大低夹紧力 [kN] 5.1
密封FKM
阀座检查气动
连接，用于正压保护

B1.4841 孔夹具

孔夹特别适用于夹紧支撑面上具有直径为 7.8 至 17.7 mm 的光滑孔的工件。

孔夹是双作用拉式气缸。可更换的夹紧衬套固定在活塞上。
夹紧衬套的 4 个段通过圆锥夹紧螺栓通过弹簧力径向膨胀。因此，膨胀力始终相同，与液压夹紧压力无关。夹紧衬套的松开和工件的下拉夹紧均通过液压控制。
连接正气压保护，夹紧衬套可防止切屑和冷却剂。在工件的硬化支撑面上有一个用于连接气动阀座检查的钻孔。

订货货号选择：

4318111A

周莉 QQ：2668476640   手机：13021972807 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

4318111B

4318111C

4318111D

… …

4318211M

4318211N
